I/O 分配概念【29】

林慧玲 發布于2015-07-10 10:48 48 0 標簽：歐姆龍連載,PLC

4.12.2 I/O 分配概念

電源置ON時， CPU單元將自動分配I/O 位到已連接的擴展I/O單元/擴展單元。

因此，不必指定I/O位。

4.12.3 CPU 單元上的分配

  • 從CIO 0 開始分配輸入位、從CIO 100 開始分配輸出位

輸入位為從CIO 0 開始進行分配，輸出位為從CIO 100 開始分配，不可進行變更。

  • 通過系統分配的字及連接的單元數

CP1E CPU 單元的輸入/ 輸出起始字為預先決定的。CIO 0 或CIO 0 和CIO 1 中輸入位及CIO 100 或CIO100 和CIO 101 中輸出位，為自動分配到CPU單元的內置I/O。

通過系統分配的位的起始字及可連接的擴展單元/擴展I/O 單元數，如下表4-11所示。

CPU 單元

分配字

連接的擴展單元/ 擴展I/O單元數

輸入位

輸出位

20 點I/O 型CPU單元

CIO 0

CIO 100

0單元

30 點I/O 型CPU單元

CIO 0 和CIO 1

CIO 100 和CIO 101

3單元

40 點I/O 型CPU單元

CIO 0 和CIO 1

CIO 100 和CIO 101

3單元

表4-11

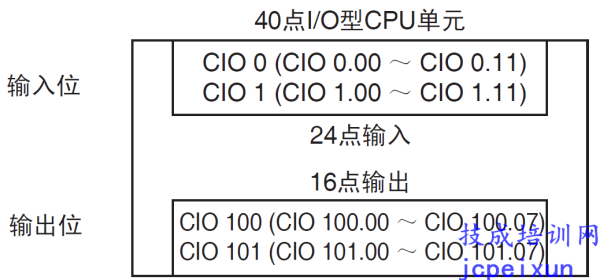

  • 應用示例：40 點I/O 型CPU 單元


圖4-26


40 點I/O 型CPU 單元時，輸入端子臺為多可分配24 點輸入位。分配的位的范圍為：輸入位CIO 0.00～ CIO 0.11 （即， CIO 0 中位00 ～ 11）、輸入位 CIO 1.00 ～ CIO 1.11 （即， CIO 1 中位00 ～ 11）

此外，輸出端子臺為多可分配16 點輸出位。分配的位的范圍為：輸出位CIO 100.00 ～ CIO 100.07（即， CIO 0 中位00 ～ 07）、輸出位CIO 101.00 ～ CIO 101.07 （即， CIO 1 中位00 ～ 07）。


《歐姆龍PLC編程與應用》
課程地址：http://www.yszxc.cn/lesson/1505/
