4. 6 數據存儲器區（D）

4.6.1 概述此數據區
為用于一般數據存儲和處理，且僅可由字（16 位）進行存取。
當PLC 置ON 時或運行模式切換（PROGRAM、RUN、MONITOR 模式間切換）時，此區中字將保持其內容。通過輔助區位可將DM 區中部分字保存到內置EEPROM 備份存儲器。這些指定字即指DM 區中備份字。

安全使用注意事項使用
不帶電池的E 型CPU 單元或N 型CPU 單元情況下，當電源置ON 時，DM 區內容（D）*，保持區（H），計數器當前值（C），計數器完成標志狀態（C）以及輔助區中與時鐘功能相關的位狀態（A）將無法保持穩定。* 此情況不適用通過DM 備份功能將數據備份到EEPROM 的區。

4.6.2 注釋

圖4-13

4.6.3 范圍　　
? E 型CPU 單元的DM 區地址范圍：D0 ～ D2047。其中， D0 ～ D1499 可備份到備份存儲器（內置 EEPROM）。

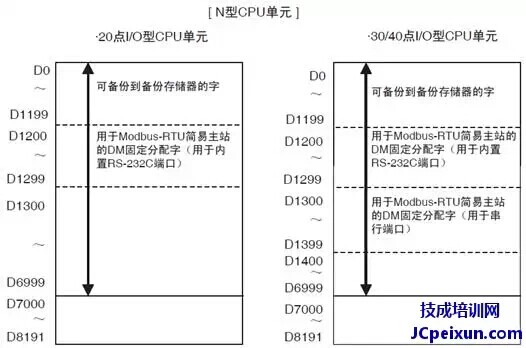

? N 型CPU 單元的DM 區地址范圍： D0 ～ D8191。其中， D0 ～ D6999 可備份到備份存儲器（內置 EEPROM）。

圖4-14

圖4-15

4.6.4應用DM 區用于保存數值。
可用于與可編程終端、串行通信設備（如，變頻器、I/O 單元或溫度I/O 單元）進行數據交換。

4.6.5 詳細DM 區中位不可單獨指定地址。
l 備份到內置EEPROM 備份存儲器
? 通過將“DM 備份起始位”（DM Backup Start bit）（A751.15）置ON，可在運行期間將PLC設置中的字?jǐn)?shù)設定保存到內置EEPROM備份存儲器中。
? 在PLC設置中指定，是否在電源置ON時讀取DM 區字中數據到RAM作為初始化數據。l 用于Modbus -RTU 簡易主站的DM 固定分配字通過Modbus -RTU 簡易主站功能，下述DM 區字為用作命令和響應存儲區。如果未使用Modbus -RTU簡易主站功能，則這些字將用于其他應用。
