4.7 定時器區（T）
4.7.1概述

定時器區包含定時器完成標志（各1 位）和定時器當前值（PV）（各16 位）。當遞減定時器當前值（PV）到達0 （計數完成）時或當遞增/ 遞減定時器當前值（PV）到達設定值或0 時，完成標志置ON。

4.7.2注釋

圖4-16

4.7.3范圍

定時器編號范圍：T0 ～ T255。

4.7.4詳細

定時器類型

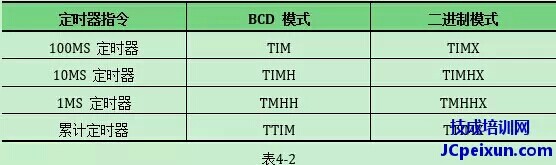

下表所示為BCD 和二進制模式中用于刷新定時器當前值（PV）的指令.

所有上表所列定時器的定時器編號范圍： 0 ～ 255。

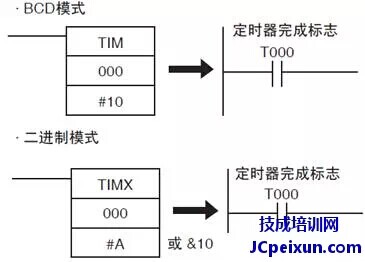

定時器示例：定時器編號0、定時器設定值1s 時

圖4-17

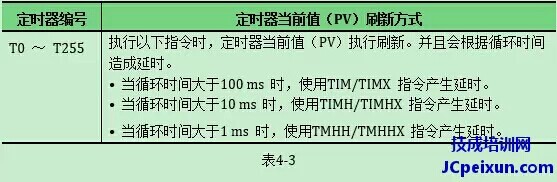

定時器當前值（PV）刷新方式

表4-3

正確使用注意事項

建議不要在兩個定時器指令中使用相同的定時器編號，如果它們同時計時將會導致無法正確運行。

因此，請不要在多個指令中使用相同的定時器編號。

如在兩個或兩個以上定時器指令中使用相同的定時器編號，則在程序檢查時將會產生一個錯誤。

定時器復位/ 保持

<1>可對定時器完成標志進行強制置位/ 復位。

<2>不可對定時器當前值（PV）進行強制置位/ 復位，但可通過強制置位/ 復位完成標志對當前值（PV）進行間接刷新。

<3>對使用定時器編號的順序或?qū)幊痰某ｉ_(kāi)或常閉條件的使用次數為沒有限制。

<4>定時器當前值（PV）可作為字?jǐn)?shù)據讀取，并用于編程。

<5>下表所示為定時器復位/ 保持時的情況。

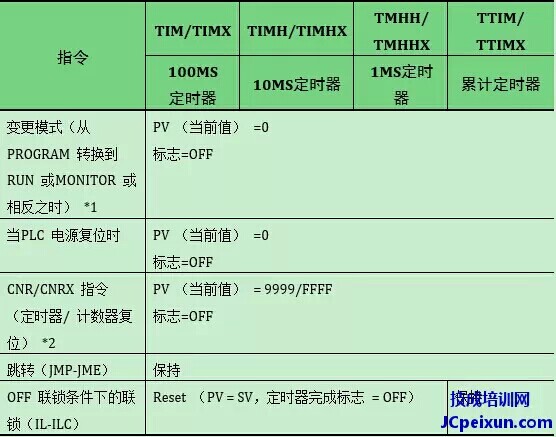

表4-4

*1如果IOM 保持位（A500.12）為ON，則在出現致命錯誤時或運行模式從PROGRAM轉變?yōu)镽UN /MONITOR模式或反之時，PV （當前值）和完成標志的內容將保持。（當電源重啟時，PV （當前值）和完成標志的內容將會被清除。）

*2因TIML/TIMLX 指令不使用定時器編號，則其可在不同條件下進行復位。TIML/TIMLX指令的當前值（PV）被復位為設定值（SV）詳細內容請參見相關指令描述。
