條件標志 【26】

林慧玲 發布于2015-07-10 10:48 23 0 標簽：歐姆龍連載,PLC

4.10條件標志

4.10.1 概述

條件標志中包括表示指令執行結果的標志，以及常ON 及常OFF 標志。這些位為通過符號（變量）指定，而非通過地址指定。

CX-Programmer 將條件標志視作系統定義符號（變量）（全局符號），由P_. 開頭。

4.10.2 注釋

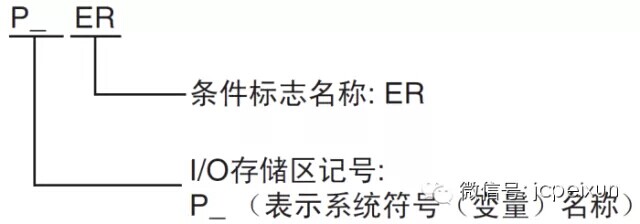

圖4-21

4.10.3 詳細

條件標志為只讀；不可通過指令或CX-Programmer 直接寫入。

不可對條件標志進行強制置位/ 復位。

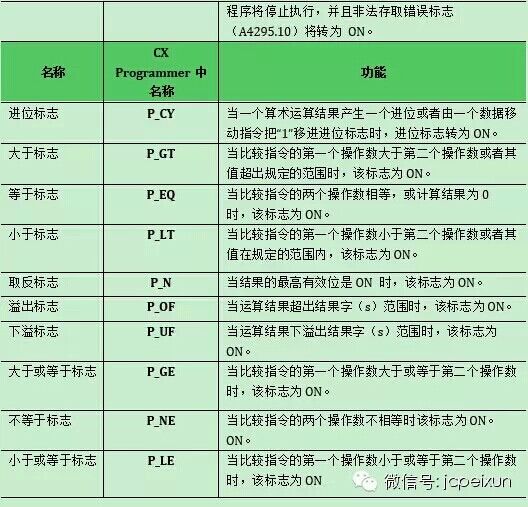

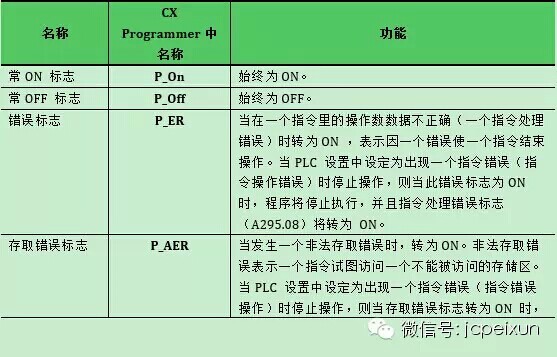

表4-9


  • 使用條件標志
    條件標志由所有指令共享。在一個循環內根據各條指令的執行其狀態也會經常改變。所以，必須在指令執行后立即讀取條件標志。好在一個支路中具有同一執行條件。

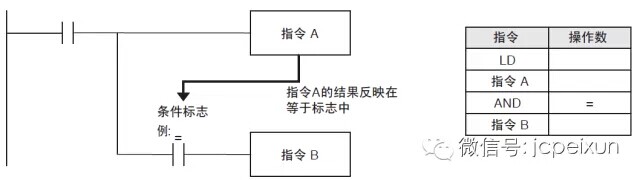

示例：使用指令A 執行結果，如圖4-22所示

圖4-22


  • 正確使用注意事項
    由于條件標志由所有指令共享，因此通過一個單獨中斷任務可以從其設定的過程中改變程序操作。請在編寫梯形圖程序時確保考慮了中斷的影響，以防止意外運行。

    《歐姆龍PLC編程與應用》
    課程地址：http://www.yszxc.cn/lesson/1505/
