4.8 計數器區（C）

4.8.1概述

計數器區包含計數器完成標志（各1位）和計數器當前值（PV）（各16 位）。當計數器當前值（PV）到達設定值（計數完成）時，完成標志置ON。

安全使用注意事項

使用E 型CPU 單元或不帶電池的N 型CPU 單元情況下，當電源置ON 時，DM 區內容（D） *，保持區（H），計數器當前值（C），計數器完成標志狀態（C）以及與時鐘功能相關的輔助區中位狀態（A）將無法保持穩定。

* 此情況不適用通過DM 備份功能將數據備份到EEPROM 的區。

4.8.2注釋

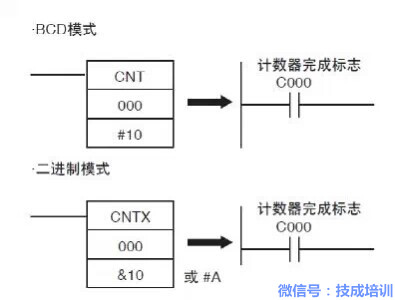

圖4-18

4.8.3范圍

計數器編號范圍：C0 ～ C255。

4.8.4詳細
l計數器類型

下表所示為BCD 和二進制模式中用于刷新計數器當前值（PV）的指令。

表4-5
所有上表所列計數器的計數器編號范圍：0 ～ 255。

可通過CX-Programmer 將計數器當前值（PV）的刷新方式設定為BCD 或二進制方式。內置高速計數器0 ～ 5 不使用計數器編號。

正確使用注意事項

建議不要在兩個計數器指令中使用相同的計數器編號，如果它們同時計數將會導致無法正確運行。
因此，請不要在多個指令中使用相同的計數器編號。
如在兩個或兩個以上計數器指令中使用相同的計數器編號，則在程序檢查時將會產生一個錯誤。

l計數器示例：計數器編號0、計數器設定值10 時,如圖4-19所示。

圖4-19

l計數器當前值（PV）復位/ 保持

<1>可對計數器完成標志進行強制置位/ 復位。

<2>不可對計數器當前值（PV）進行強制置位/ 復位，但可通過強制置位/ 復位完成標志對當前值（PV）進行間接刷新。

<3>對使用計數器編號的順序或?qū)幊痰某ｉ_(kāi)或常閉條件的使用次數為沒有限制。

<4>計數器當前值（PV）可作為字?jǐn)?shù)據讀取，并用于編程。

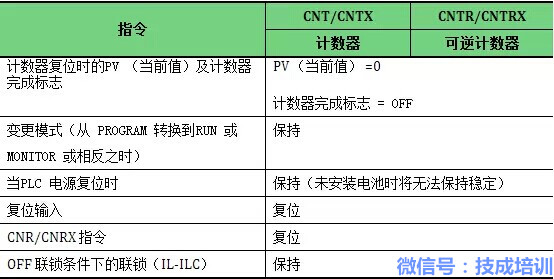

<5>下表4-6所示為計數器復位/ 保持時的情況。
