【跟著我一起來學習s7-200】38子程序

唐琳發布于2015-12-16 16:11 12 0 標簽：S7-200入門連載,PLC

前面學習了中斷與中斷程序的內容，那么今天就學習一下子程序的內容。子程序，它是備用程序，是調用才執行的，它的作用主要是優化程序結構，節約PLC資源。

在我們的編程軟件里面，是默認提供了一個空的子程序SBR_0的，我們還可以創建子程序，在程序編輯區單擊右鍵，選擇“插入-子程序”就可以了。插入的此程序會從0開始遞增生成，我們要注意的是對于CPU226XM，為SBR_0-SBR_127，對于其余的CPU，為SBR_0-SBR_63。

說到調用子程序，我們的主程序、子程序、中斷程序都可以調用子程序。要調用子程序的時候，我們只需要在指令列表中的“調用子程序”文件夾里找到子程序，把它拖拽出來就可以了。如果子程序的局部變量表是有定義參數的，在調用了子程序后修改了局部變量表的話，那么調用指令是無效的，這樣只能重新調用子程序。

對于子程序的調用，我們可以分為帶參數的子程序調用和不帶參數的子程序調用這兩種。不帶參數的子程序調用的特點有幾個，是直接在子程序中利用絕對地址進行編程，第二是子程序功能塊是沒有接口的，第三是不帶參數的子程序只能調用一次，這個我們要注意一下，不然會出現雙線圈的錯誤，第四是當跳出子程序時要對內部狀態復位或清零。

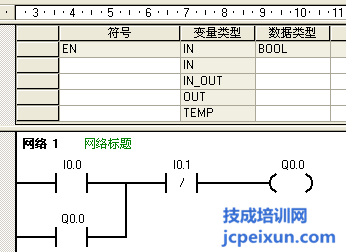

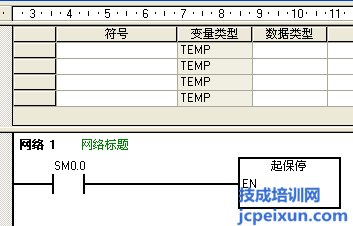

以下就是不帶參數子程序調用的使用的例子。我們可以看到在子程序中利用的是絕對地址的，并且是沒有定義接口的。

而帶參數的子程序調用是要對局部變量表定義參數的，變量的地址也是有范圍的，為LB0-LB31、LW0-LW30、LD0-LD28。子程序的局部變量表中是有IN、OUT、IN_OUT接口的，IN是把外面的數據傳到內部，OUT是把內部的數據傳到外部，IN_OUT是把外部的數據傳到內部，再經過運算后再把數據傳到外部。還有TEMP臨時變量，TEMP是用于中間運算的，我們要注意的是它是要先賦值后使用的。子程序中凡是運算的中間過程我們都可以用累加器AC0-AC3，它的使用是沒有限制的。還有就是帶參數的子程序可以多次被調用，在每次調用時可以對不同的變量、數據進行相同的運算或操作。

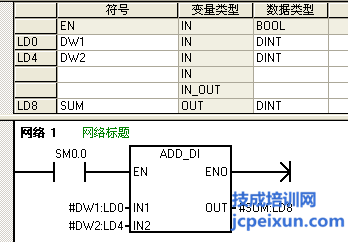

以下就是帶參數子程序調用的使用的例子。我們可以看到我們在子程序的局部變量表里是有定義接口的，定義了3個變量DW1、DW2和SUM，這些變量就是子程序的參數。我們要注意的是子程序的參數是形式參數，這些參數在調用子程序時是被實際的數據替代的。我們看到在變量符號前面有個“#”號，這就是表示這個變量是局部變量。

還有一個我們要注意的是，子程序在調用執行中，調用條件突然斷開的話，所有狀態會保持當前狀態，100ms定時器會暫停計時，1ms和10ms定時器則不受掃描周期控制，會繼續計時。

那么以上就是子程序的一些主要內容，后面的話會做一下子程序調用的應用，來更好的鞏固子程序的內容。
