【跟著我一起來學習s7-200】45高速脈沖輸出

唐琳發布于2015-12-18 10:13 10 0 標簽：S7-200入門連載,PLC

前面學習了高速計數器的內容，緊接著我們就來學習一下高速脈沖輸出的內容，高速脈沖輸出一般是用在運動控制里面，用來控制步進或伺服，高速脈沖輸出也是比較重要的一部分，我們必須得掌握好它。

在S7-200中有兩個PTO/PWM高速脈沖發生器，可以產生高速脈沖串（PTO）或脈寬調制信號波形（PWM）。在S7-200中有脈沖輸出指令PLS，它用來控制在高速脈沖輸出（Q0.0和Q0.1）中提供的高速脈沖串輸出（PTO）和脈寬調制（PWM）功能。

PTO/PWM與數字量輸出過程映像區共用輸出點Q0.0和Q0.1，當在Q0.0或Q0.1上激活了PTO/PWM功能時，是會禁止普通輸出點功能的，這時Q0.0或Q0.1的輸出波形是不受過程映像區狀態、輸出點強制值或者立即輸出指令的影響的，我們使用狀態表或趨勢圖是監控不了的。

要做高速脈沖輸出，我們應該選用24VDC晶體管輸出的CPU，而不能選用繼電器輸出的CPU，這是我們要注意的。高速脈沖輸出一般是用在運動控制里面，用來控制步進或伺服。利用高速脈沖輸出實現運動控制，除了有PTO、PWM，還有EM253定位模塊，這三種方式都可以實現運動控制，不過要注意的是PTO和PWM可以使用脈沖輸出指令PLS和向?qū)韺?shí)現，而且PTO方式的甚至還可以使用運動控制庫指令來實現，而使用EM253定位模塊的話就只能通過向?qū)韺?shí)現，而不能使用PLS指令或運動控制庫指令。

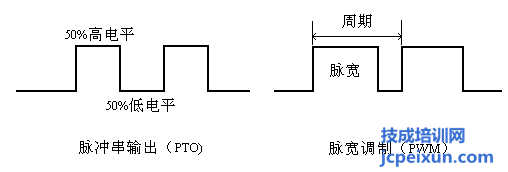

我們先看一下脈沖串操作PTO，PTO是按照給定的脈沖個數和周期輸出一串方波（占空比50%）。在使用時，我們要設定其脈沖個數和周期，我們要注意的是設定是周期數應該是偶數，如果設定的周期數為奇數的話，是會引起占空比失真的。

而脈寬調制PWM，它是產生一個占空比變化周期固定的脈沖輸出的，我們可以設定其周期和脈寬，我們要注意的是當設定的脈寬等于周期時，輸出是一直為ON的，當設定的脈寬等于0時，輸出是斷開的。
