前面學習了高速計數器的基本內容，包括了解高速計數器和使用高速計數器的流程，那么今天就繼續學習一下高速計數器的其他內容。
我們把高速計數器和前面學習的中斷結合在一起來學習，對于這個指定中斷，我們要知道幾個要點的內容，，所有計數器模式都支持在HSC的當前值等于預設值時產生一個中斷事件；第二，使用外部復位端的計數模式支持外部復位中斷；第三，除了模式0、1、2之外，所有計數器模式支持計數方向改變中斷。我們?cè)谑褂脮r(shí)要注意的是當使用外部復位中斷時，不要寫入初始值，或者是在該中斷服務程序中禁止再允許高速計數器。

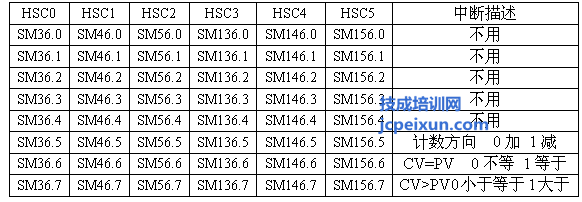

我們?cè)倏匆幌赂咚儆?jì)數器的狀態字節。我們要知道每一個高速計數器都有一個狀態字節，該字節的每一位都反映了這個計數器的工作狀態。這些狀態位表示當前計數方向以及當前值是否大于或等于預設值。我們要注意的是只有在執行中斷服務程序時，狀態位才有效。下面就附上高速計數器的狀態位表。
下面我們就看一下HSC指令的使用。

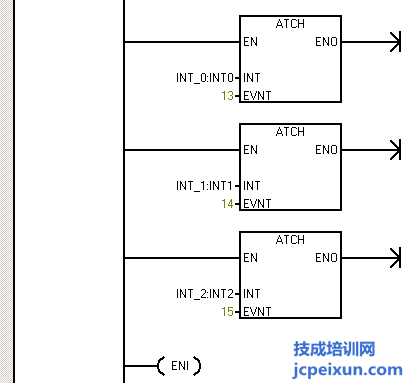

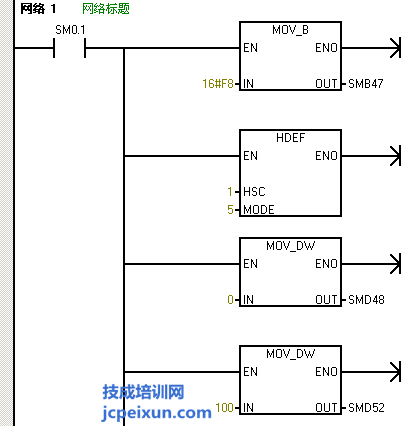

以上程序中，首次掃描首先傳送16#F8到SMB47定義控制字節，然后執行HEDF指令定義高速計數模式和選擇高速計數器，然后是寫入初始值和預設值，然后是ATCH連接中斷程序0和中斷事件號13，那么就是為計數器當前值CV等于預設值PV連接中斷，然后是一個ATCH連接中斷程序1和中斷事件號14，那么就是連接計數器方向改變中斷，然后又是一個ATCH連接中斷程序2和中斷事件號15，那么就是連接計數器外部復位中斷，建立連接中斷后要允許全局中斷，執行ENI指令，后是激活高速計數器，執行HSC指令。
那么以上是用HSC指令來編程這個高速計數器的程序，除此之外，我們還可以用向?qū)砩筛咚儆?jì)數器程序。

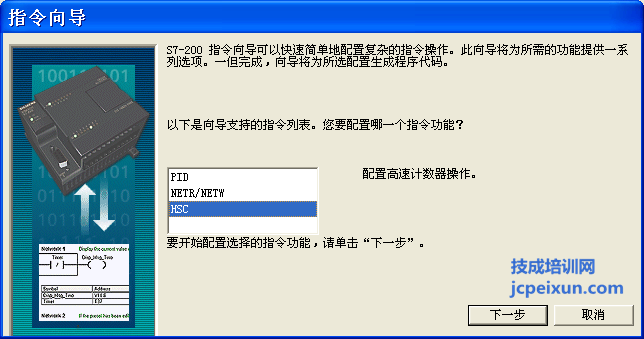

高速計數器向?qū)Э梢詮牟藛螜诘摹肮ぞ?指令向?qū)А崩锩娲蜷_，彈出指令向?qū)?duì)話框后，我們選擇“HSC”再點擊下一步就可以了。

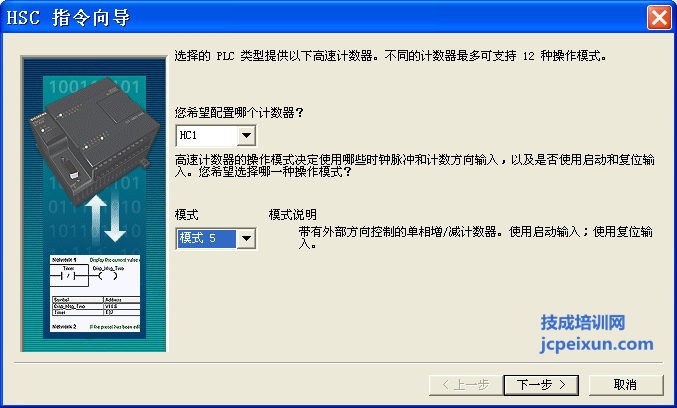

出現“HSC指令向?qū)А焙?，我們可以選擇配置哪個計數器和選擇哪個模式，這里我們選擇HC1和模式5，然后點擊下一步。

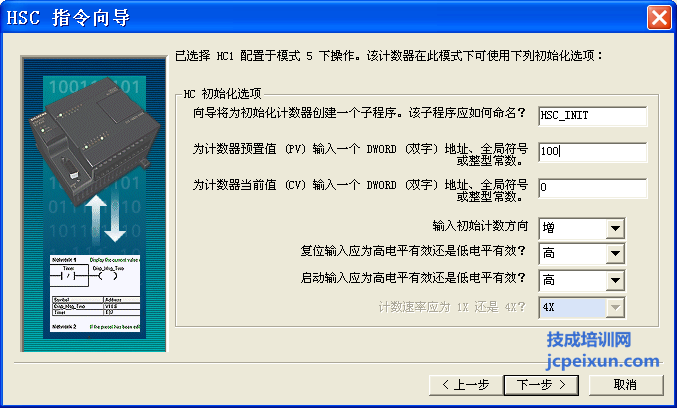

選擇計數器和模式之后，我們可以設置計數器的預置值、初始值和計數方向等，這里我們寫入預設值為100，其他保持默認，然后點擊下一步。

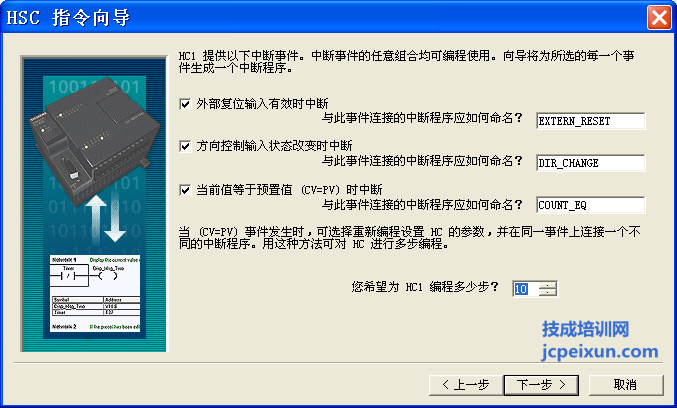

然后我們可以配置中斷事件和編程步數，在這里配置的中斷事件不是必須的，我們可以根據自己的要求來選擇使用，我們要注意的是一個高速計數器多只能有3個中斷事件。

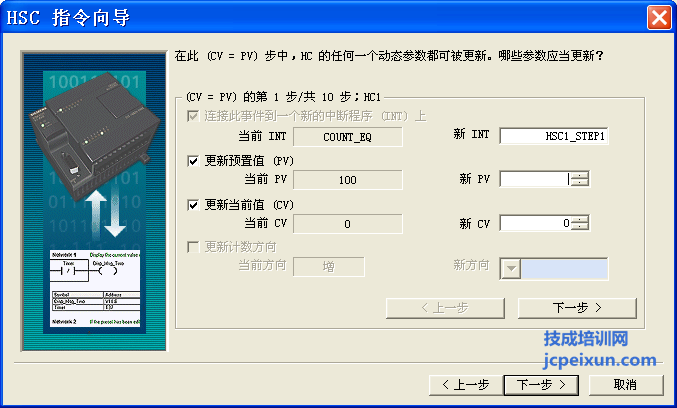

對于當前值等于預置值時產生的中斷，我們還可以寫入新的預置值和當前值，我們可以定義高速計數器每一步的操作。定義好之后，點擊下一步，就會完成向?qū)梢粋€(gè)子程序HSC_INT。
使用時我們?cè)谥鞒绦驂K中使用SM0.1或邊沿觸發指令調用這個子程序就可以了。
主程序：

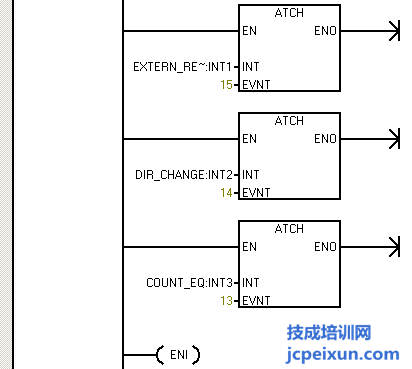

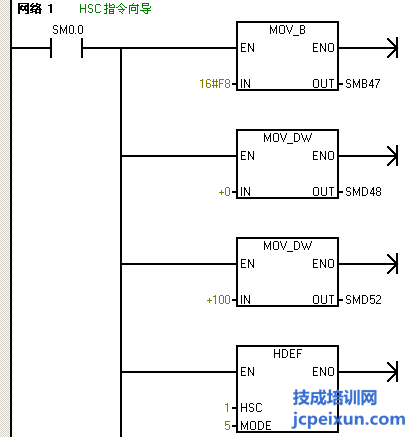

HSC_INIT子程序：
