【跟著我一起來學習s7-200】39子程序的應用

唐琳發布于2015-12-17 09:11 10 0 標簽：S7-200入門連載,PLC

昨天學習了子程序的一些基本內容，那么今天就做一下子程序調用的應用。

1、不帶參數的子程序調用

主程序：

自動模式子程序：

手動模式子程序：

維護模式子程序：

以上的程序為不帶參數的子程序調用做手動自動維護模式控制的示例程序，I0.7為控制自動模式，I1.0為控制手動模式，I1.1為控制維護模式，三種模式都是設置了互鎖的，當I0.7接通，則調用自動模式子程序，執行自動模式的程序，在I0.7的下降沿將0傳送至QB0進行清零。同樣，對于手動模式和維護模式的控制也是同樣道理。注意在這里各個模式的子程序只是做了個起保停程序，里面的程序可以按自己的要求更改。

2、不帶參數的子程序調用

主程序：

自動模式子程序：

手動模式子程序：

以上的的程序為不帶參數的子程序調用做手動自動模式控制的程序，這里是用了單按鈕控制啟停的方法，單按鈕控制中用的是置位優先SR，按一下I0.7，M0.0接通，從而進入自動模式，再按一下I0.7，M0.0斷開，在M0.0的下降沿對QB0和定時器T37進行清零和復位。當M0.0斷開時，是進入手動模式的。

3、帶參數的子程序調用

主程序：

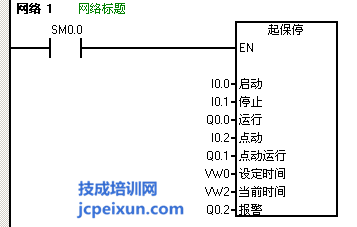

一號電機管理子程序：

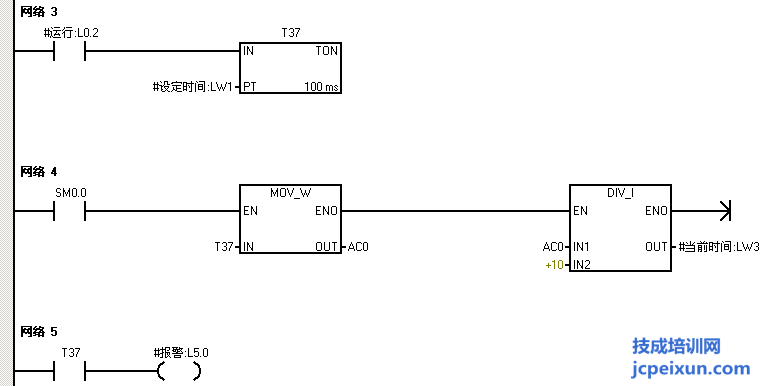

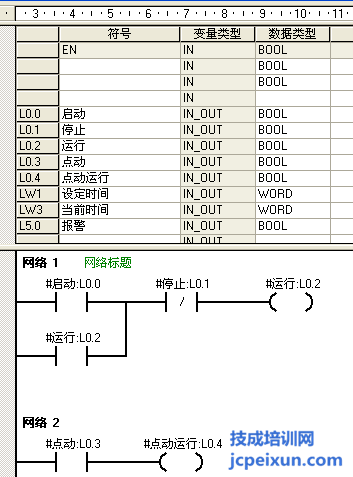

起保停子程序：

以上的程序為帶參數的子程序調用的示例程序，首先做了一個起保停子程序，在子程序里是一個電動機運行，延時設定時間報警的程序，具有記錄當前時間的功能，除此之外，還有個點動控制。我們看到在子程序的局部變量表里是定義了參數的，啟動L0.0、停止L0.1、運行L0.2、點動L0.3、點動運行L0.4、設定時間LW1、當前時間LW3、報警L5.0。還做了一個一號電機管理子程序，子程序中是SM0.0調用起保停程序。后是在主程序中SM0.0調用這個一號電機管理子程序。所以這個程序中就是主程序調用1號電機管理子程序，而1號電機管理子程序又調用了起保停程序，那么這就是子程序的嵌套調用。

作者：技成培訓網（蔡慧滎）

【本文為原創作品。未經同意，盜取必究！】
