【跟著我一起來學習s7-200】37中斷的應用

唐琳發布于2015-12-16 16:12 654 0 標簽：S7-200入門連載,PLC

前面我們學習了中斷的基本概念以及中斷的使用，那么今天就做一些對中斷的應用。下面就以例子的形式講一下應用。

1、利用中斷做8燈的亮與滅

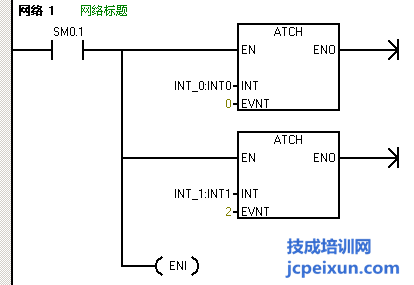

主程序：

INT_0：

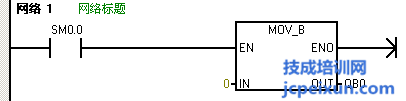

INT_1：

以上程序中的事件號0和2分別代表的是I0.0上升沿中斷和I0.1的上升沿中斷，與0號事件建立的中斷是INT_0，與2號事件建立的中斷是INT_1，在INT_0中是傳送255到QB0中，而在INT_1中是傳送0到QB0中。這樣當I0.0的上升沿接通時，那么8燈亮，當I0.1的上升沿接通時，那么8燈滅。

2、利用定時器中斷制作高精度定時，顯示時分秒

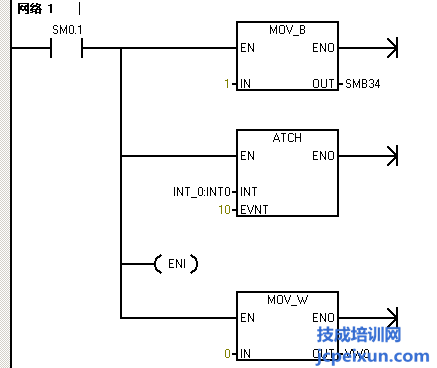

主程序：

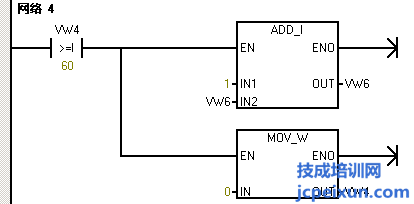

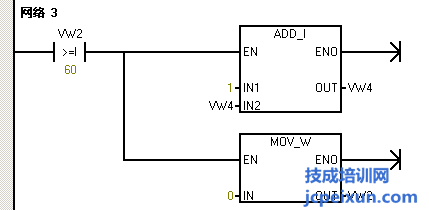

中斷程序：

以上的程序，在主程序中，首先是SM0.1首次掃描，傳送1到特殊標志位SMB34，因?yàn)槎〞r(shí)中斷0的特殊標志位是SBM34，然后是建立中斷號INT_0和中斷事件10的中斷連接，這里也就是設置定時中斷0的時間間隔為1ms并連接INT_0到事件10，然后全局允許中斷，此外，還對VW0進行清零。在中斷程序中首先是進行VW0的加1操作，這里也就是每中斷一次加1進行累加。直到VW0大于等于1000，也就是1s時，做一個對VW2的加1操作，那么這里VW2計的就是秒，當VW0大于等于1000時同時對VW0清零進行。直到累加到VW2大于等于60時，做一個對VW4的加1操作，那么這里VW4計的就是分，當VW0大于等于60時同時對VW2清零，直到累加到VW4大于等于60時，做一個對VW6的加1操作，那么這里VW6計的就是時，當VW0大于等于60時同時對VW4清零。那么這樣就實現了利用定時器中斷制作高精度定時，顯示時分秒的功能。

作者：技成培訓網（蔡慧滎）

【本文為原創作品。未經同意，盜取必究！】
