【S7-300使用指南】14.Step7參考數據

唐琳 發布于2015-12-30 11:25 42 0 標簽：程序編寫, 軟件,

在Step7軟件的使用中參考數據是西門子提供給我們一個非常重要的功能合集，其中包括了交叉參考、查看分配、查看程序結構、查看未使用的符號、查看不帶符號地址。五個獨立的功能。下面我們一起來具體看看這5個功能的具體作用與使用方法

1 交叉參考

交叉參考在Step 7中的主要作用是查看地址在程序中的使用情況。

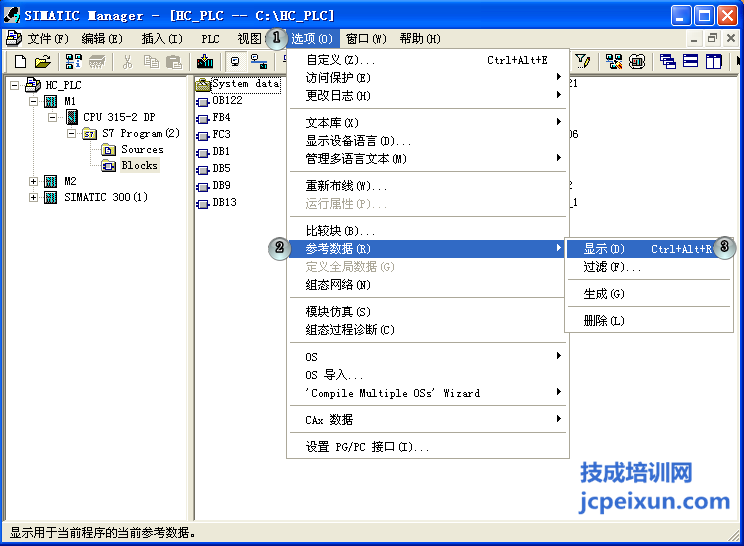

1) 點擊選項，選擇參考數據，選擇顯示


圖1-1

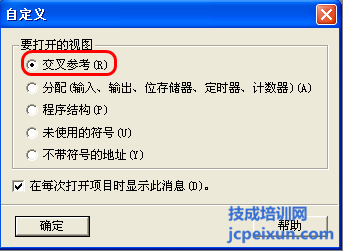

2) 選擇交叉參考點擊確定


圖1-2

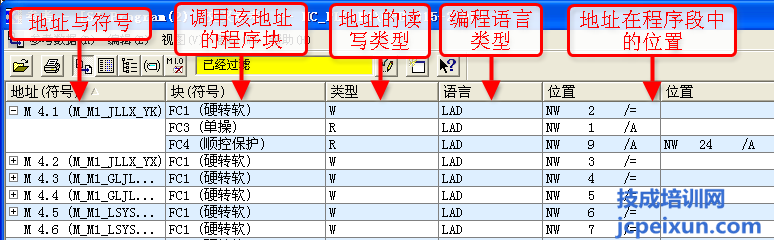

3) 通過圖 1-3我們就可以非常清楚的看到每個地址在整個程序中的使用情況


圖 1-3

2 查看分配

查看分配這一項功能的主要作用同樣是查看所有地址在程序中的使用情況，但是這里查看的是哪些地址使用了，哪些地址沒有使用。

1) 選擇查看地址分配按鈕進入查看地址分配界面


圖2-1

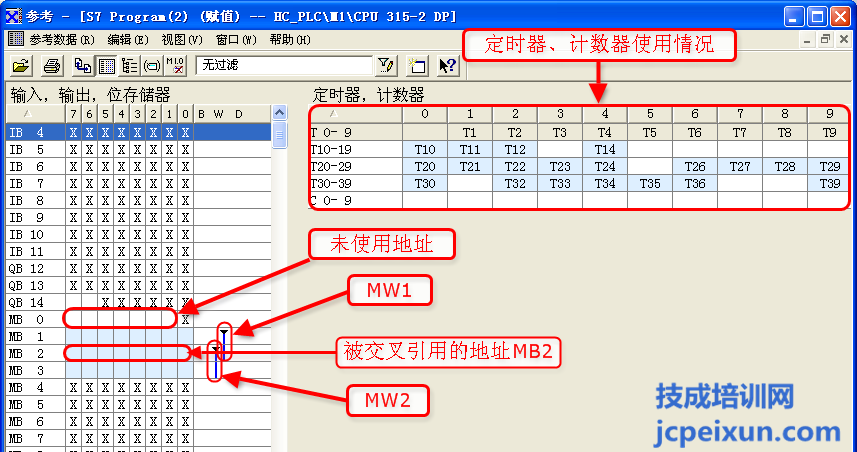

2) 檢查地址使用情況是否有交叉引用，這里大家可以看出地址MW1和MW2共用了MB2因此如果MW1的數據發生變化，會影響到MW2同理MW2的變化也會影響到MW1


圖2-2

3 查看程序結構

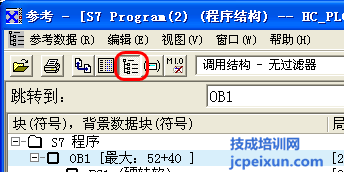

1) 點擊程序結構按鈕進入程序結構界面


圖3-1

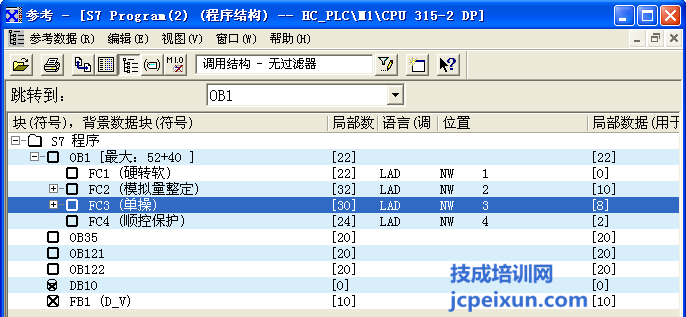

2) 查看程序結構


圖3-2

4 查看未使用的符號

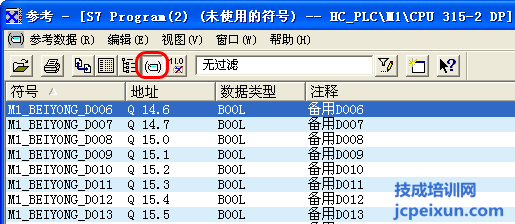

1) 點擊未使用符號按鈕進入未使用符號界面


圖4-1

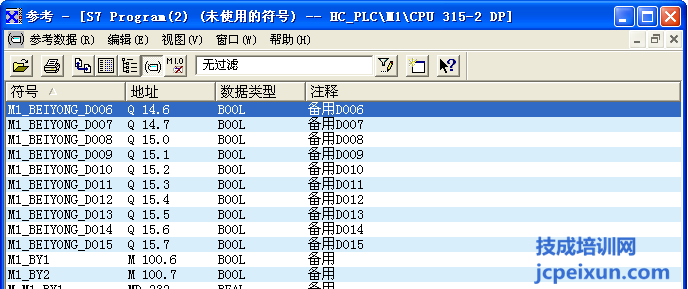

2) 查看哪些符號表中的符號在程序中沒有使用


圖4-2

5 不帶符號的地址

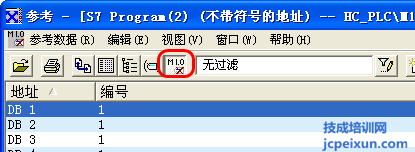

1) 點擊不帶符號地址按鈕進入不帶符號地址界面


圖5-1

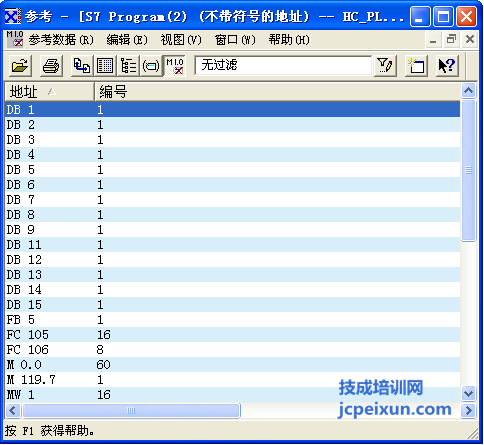

2) 查看程序中哪些用到的地址沒有在符號表中定義符號


圖5-2


作者：技成培訓網（馬樂）

【本文為原創作品。未經同意，盜取必究！】
