【S7-300使用指南】13.Step 7PLCSIM的使用【軟件使用】

唐琳 發布于2015-12-24 10:07 11 0 標簽：程序編寫, 軟件,

仿真器是我們調試程序非常重要的一項功能，Step 7中為我們提供了PLCSIM這個插件方便我們對整個程序進行調試。當然這里大家要注意PLCSIM并不是Step 7中標配組件，如要使用必須單獨安裝。下面我們一起來了解如何使用Step 7的仿真器PLCSIM。

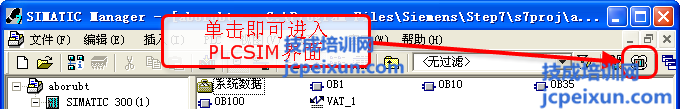

1. 在Step 7中單擊PLCSIM圖標

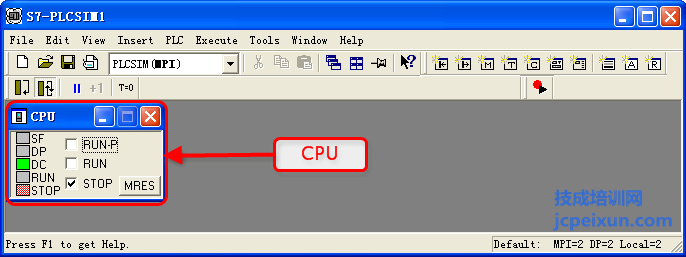

2. 進入PLCSIM界面

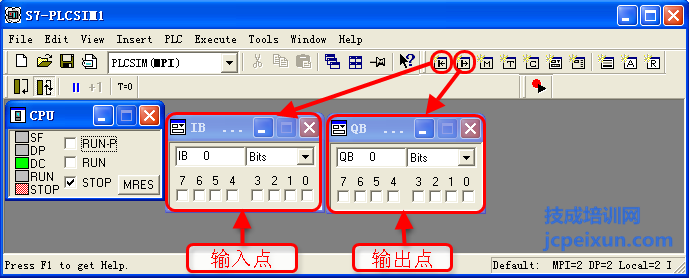

3. 添加I/O點位

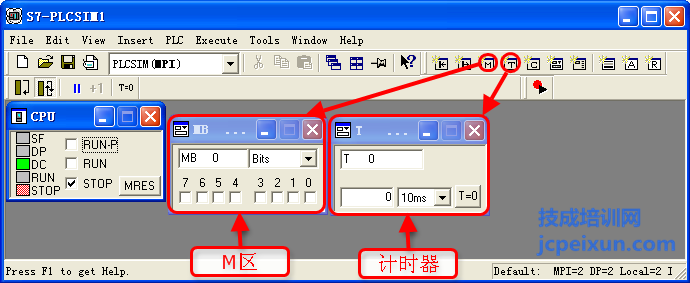

4. 添加M點和計時器

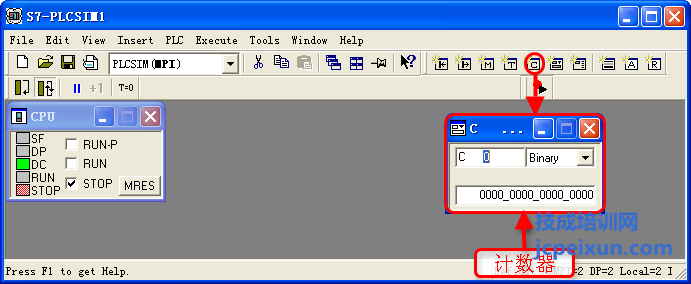

5. 添加計數器




以上就是PLCSIM中一些我們經常會用到的功能，當我們需要對程序進行仿真時將程序下載到PLCSIM中并通過以上的功能即可對整個程序進行調試。當然為了更加直觀的對程序進行調試，我們也可以使用PLCSIM配合變量表一同進行仿真。

作者：技成培訓網（馬樂）

【本文為原創作品。未經同意，盜取必究！】
