【S7-300使用指南】27.寄存器間接尋址

唐琳 發布于2015-12-30 11:29 12 0 標簽：程序編寫, 軟件,

在S7-300PLC中有兩個專門存放地址的寄存器AR1和AR2通過這兩個寄存器進行尋址的方式我們稱之為寄存器間接尋址

1 內部區域寄存器間接尋址

1) 存儲格式

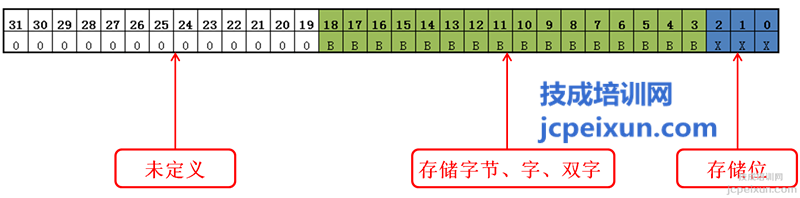

交叉區域寄存器間接尋址在地址寄存器中的排列可分為三個區域，分別是存儲位信息的區域，存儲字節、字、雙字信息區域，和無效區域。

圖1-1
2) 尋址格式

地址存儲器標示符[AR1/AR2,P#X]

在內部區域寄存器間接尋址中，地址存儲器標示符表示的是要尋址的所在的區域，如M區、I區、Q區，AR1/AR2表示指針自身所占用的存儲空間是AR1(地址寄存器1)或者AR2(地址寄存器2)，P#X表示偏移量，表示在地址寄存器中地址的基礎上進行偏移的幅度。

3) 程序示例

例1
LAR1 P#2.0 //裝載地址2.0到AR1
L MW [AR1,P#0.0] //裝載MW2
L MW [AR1,P#2.0] //裝載MW4
+I //MW2+MW4
T MW [AR1,P#4.0] //將加法結果存放到MW6

2 交叉區域寄存器間接尋址

1) 存儲格式

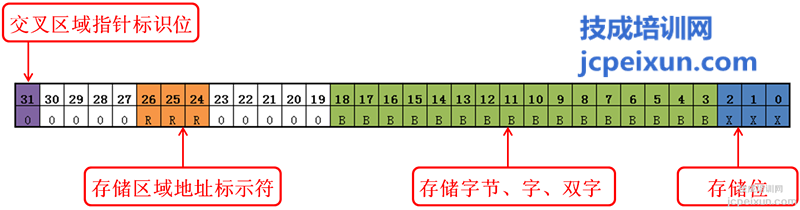

交叉區域寄存器間接尋址在地址寄存器中的排列可分為五個區域，分別是存儲位信息的區域，存儲字節、字、雙字信息區域，存儲區域地址標示符信息區域，交叉區域指針標識位和無效區域。

圖2-1

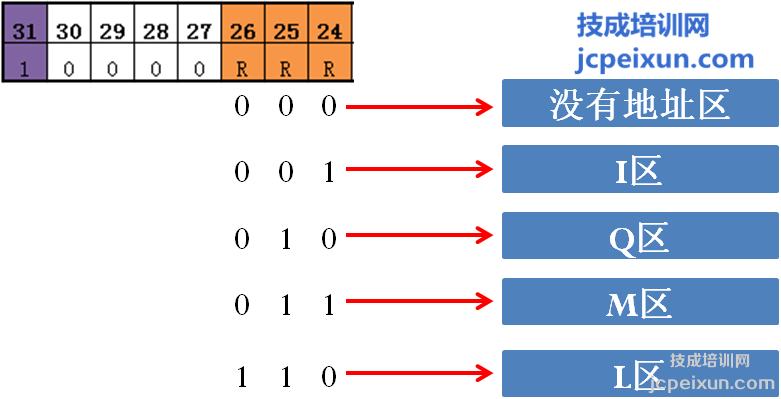

此處我們需要將區域地址標識位和相對應的地址信息向大家一一列舉如圖 2-2所示

圖 2-2

2) 尋址格式
訪問寬度[AR1/AR2,P#X]

在內部區域寄存器間接尋址中，訪問寬度表示尋址數據的長度W表示長度是字D表示長度是雙字，AR1/AR2表示指針自身所占用的存儲空間是AR1(地址寄存器1)或者AR2(地址寄存器2)，P#X表示偏移量，表示在地址寄存器中地址的基礎上進行偏移的幅度。此處需要注意由于地址寄存器中已經包含區域標識符信息所以在尋址時只需要訪問寬度信息，不需要區域標識符信息，具體使用方法參照下面例子。

3) 程序示例

例1

LAR1 P#M 12.0 //裝載M12.0到地址寄存器1
L W [AR1,P#0.0] //裝載MW12
L W [AR1,P#2.0] //裝載MW14
+I //MW12+MW14


T W [AR1,P#4.0] //將結果存放到MW16

作者：技成培訓網（馬樂）

【本文為原創作品。未經同意，盜取必究！】
