1 16位指針尋址
1) 16位指針存儲空間
16位指針存儲空間是16位，2個字節，通過這2個字節的空間來存放變量的地址。
2) 16位指針尋址范圍
16位指針只能對計時器(T)、計數器(C)、數據塊(DB、DI)的號，程序塊(FB、FC)的號進行尋址，也就是這兩個字節的存儲空間中只能存放計時器的編號、計數器的編號、數據塊的編號、程序塊的編號。
3) 16位指針尋址格式
16位指針尋址表示格式為：區域標示符[16位存儲空間]
示例：
DB [MW0] //表示對DB塊進行尋址，MW0中如果存儲的是1，那么該尋址結果為DB1，也就是通過該指令找到了DB1數據塊。
T [MW2] //表示對計時器進行尋址，MW2中如果存放的是2，那么該尋址結果為T2，也就是通過該指令找到了計時器T2。
4) 16位指針尋址程序示例
例1
L 2 //將2進行裝載
T MW 0 //將2傳送到MW0
A I 0.0 //如果I0.0 = True
L S5T#10S //裝載時間
SD T [MW0] //T開始計時
例2
L 1 //將1進行裝載
T MW 0 //將1傳送到MW0
OPN DB [MW 0] //打開DB1
L 10 //將10進行裝載
T DBW 0 //將10傳送到DB1.DBW0中
L DBW 0 //將DB1.DBW0進行裝載
T MW 2 //將DB1.DBW0傳送到MW2中
2 32位指針尋址 1) 32位指針存儲空間
32位指針存儲空間是32位，4個字節，通過這四個字節的空間來存放變量的地址。
2) 32位指針尋址范圍
32位指針能對I、Q、M、L、數據塊的位、字節、字、雙字進行尋址。

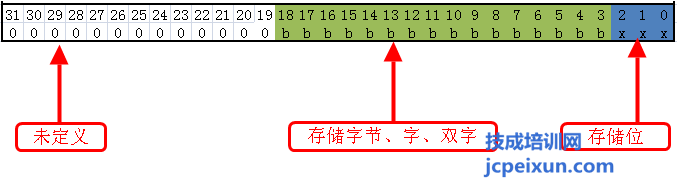

3) 32位指針存儲格式
4) 32位指針尋址格
32位指針尋址表示格式為: 地址存儲器標示符[32位地址指針]
5) 32位指針尋址示例

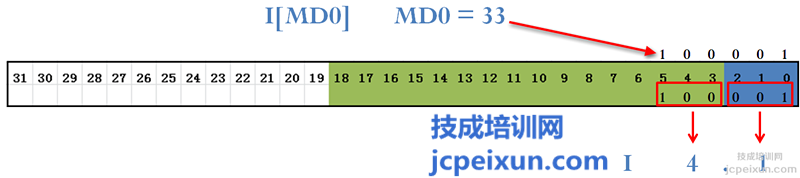

例1
當MD0中存儲的是33的時候I[MD0]指向I4.1
例2
L 32 //對32進行裝載
T MD 20 //將32傳送到MD20
L 48 //對48進行裝載
T MD 24 //將48傳送到MD24
L 10 //對10進行裝載
T MW [MD 20] //將10傳送到mw4
L 15 //對15進行裝載
T MW [MD 24] //將15傳送到MW6
L MW [MD 20] //裝載MW4
L MW [MD 24] //裝載MW6
+I //MW4+MW6
T MW 10 //將MW4+MW6的結果存放在MW10
例3
L P#10.0 //裝載P#10.0
T MD 0 //將P#10.0傳送到MD0
L P#12.0 //裝載P#12.0
T MD 4 //將P#12.0傳送到MD4
L MW [MD 0] //裝載MW10
L MW [MD 4] //裝載MW12
+I //MW10+MW12
T MW 14 //將MW10+MW12的結果存放到MW14
