【S7-300使用指南】15.Step7比較塊功能

唐琳 發布于2015-12-30 11:26 48 0 標簽：程序編寫, 軟件,

當我們手頭有一個程序但是不確定這個程序是否是終版本，或者不知道這個程序是否和CPU中運行的程序是否相同，是否被改動過，該怎么辦呢？
在Step 7中西門子為大家提供了比較塊功能，來幫助大家完成程序的比較，這樣大家就可以非常清楚被比較的兩個程序是否相同。
在Step 7中主要有兩種方式的比較，在線離線比較和路徑1/路徑2比較，下面我們一起來看看這兩種比較的具體的使用場合，與使用方法。

1 在線/離線比較

在線離線比較，指的是用電腦里的程序和PLC里的程序進行比較，查看電腦中的程序是否和PLC中的程序相同

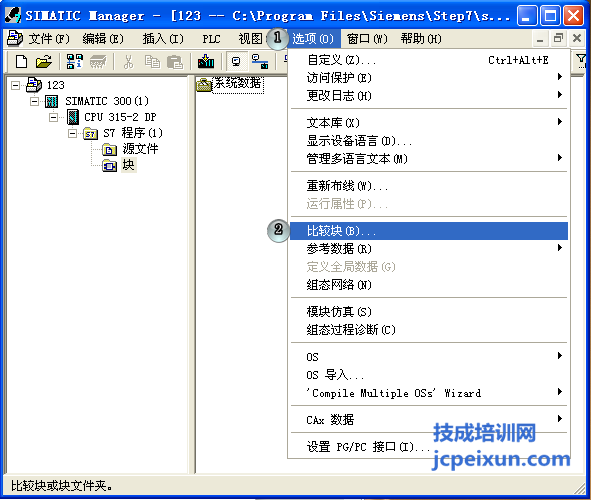

1) 選擇選項→比較塊

圖1-1

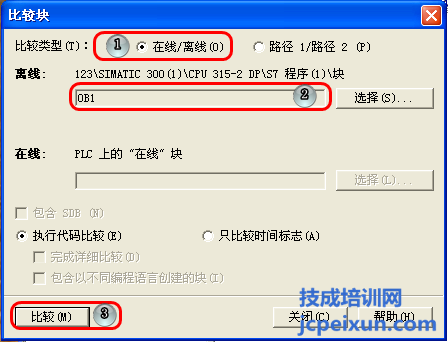

圖1-2

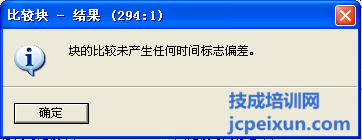

2) 如果沒有差別


圖1-3

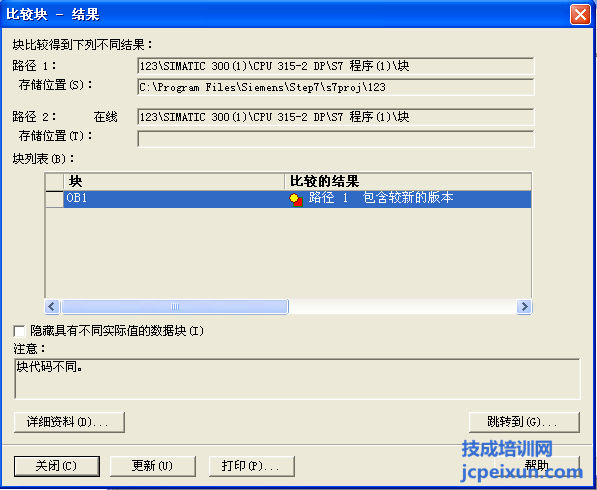

3) 如果有差別


圖1-4

2 路徑1/路徑2比較

路徑1/路徑2比較的主要作用是將電腦中處于不同位置的兩個項目(一般是同一個項目的兩個拷貝)進行比較，看這兩個程序是否相同

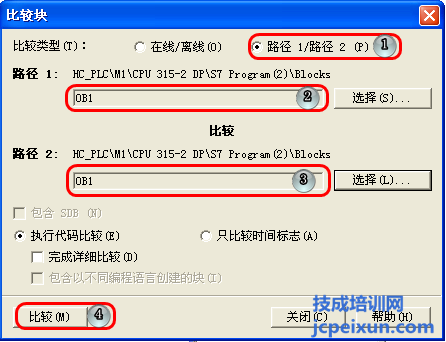

圖2-1

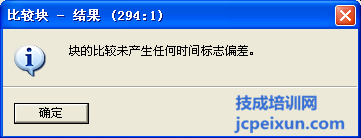

1) 如果沒有差別


圖2-2

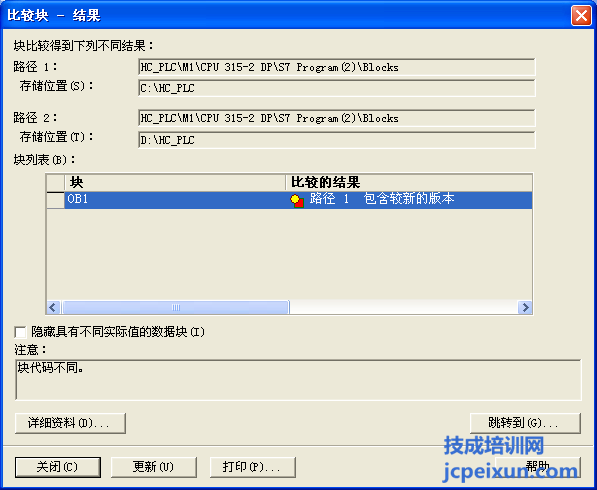

2) 如果有差別


作者：技成培訓網（馬樂）

【本文為原創作品。未經同意，盜取必究！】
