如何完成一個項目-仿真

唐琳 發布于2015-11-25 10:23 469 0 標簽：西門子軟件,PLC,程序編寫

當程序編寫完成后就該對程序進行仿真了西門子自帶的仿真軟件大家都會使用，但是對程序應該如何進行仿真才能接近真實的運行情況，才能在程序下載到真實的PLC之前盡可能多的排除錯誤呢，下面通過我對該程序的仿真，大家將會學習到仿真程序的正確方法。

根據控制要求列出仿真步驟

(1) 仿真電機的啟動。

? 仿真按下啟動按鈕后電機是否啟動。

(2) 仿真電機的停止。

? 仿真按下停止按鈕后電機是否停止。

(3) 仿真電機維護提示。

? 仿真電機運行時間達到設定時間后PLC是否發出維護提示。

(4) 仿真電機維護提示復位。

? 仿真運行時間未到設定時間按下復位時間是否清零。

? 仿真運行時間超過設定時間按下復位時間是否清零。

(5) 仿真電機的故障。

? 仿真電機故障后是否停機。

? 仿真電機故障停機后故障未消除時，是否可以復位故障信號。

? 仿真電機故障消除后，是否可以復位故障信號。

? 仿真故障信號未復位時,電機是否可以啟動。

? 仿真故障信號復位后電機是否可以啟動。

(6) 仿真電機的計時

? 仿真電機初次啟動時，是否開始計時。

? 仿真電機停止后計時是否停止。

? 仿真電機停止后再次啟動時，是否接著之前的時間繼續計時。

使用變量表配合仿真軟件進行仿真

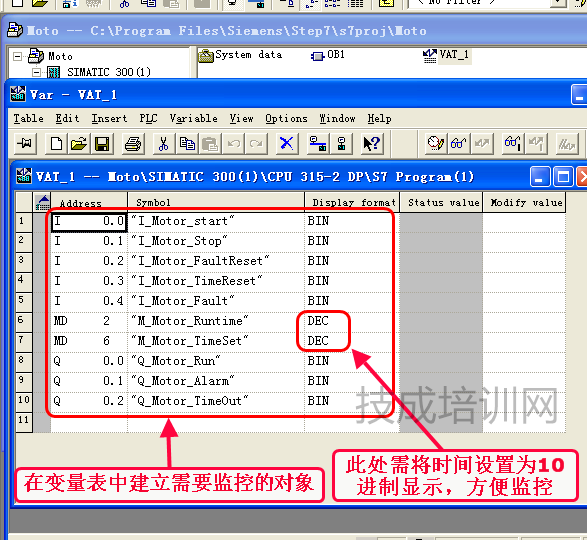

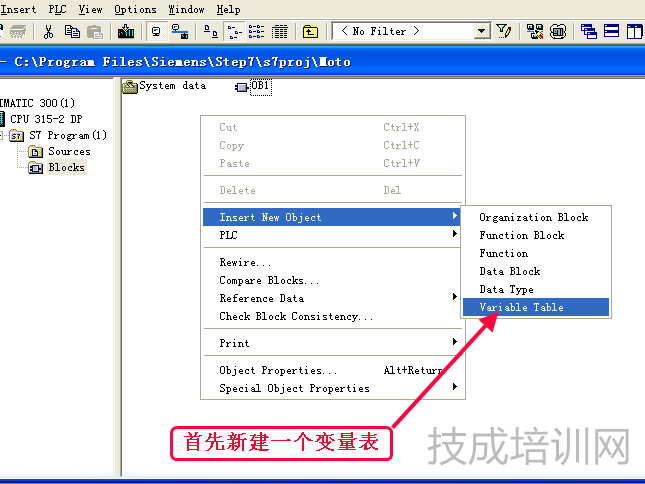

(1) 建立變量表

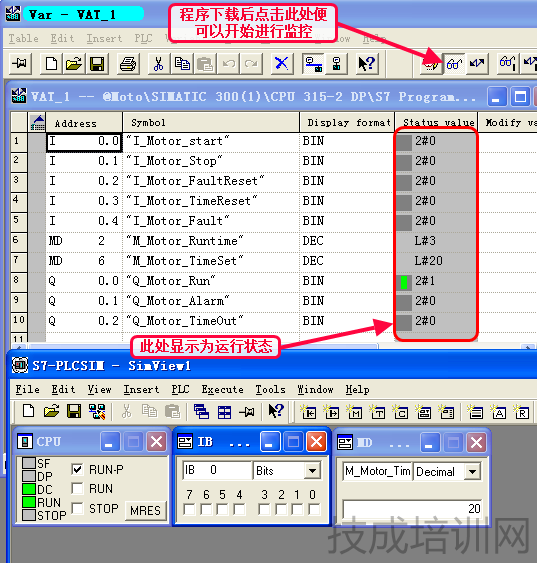

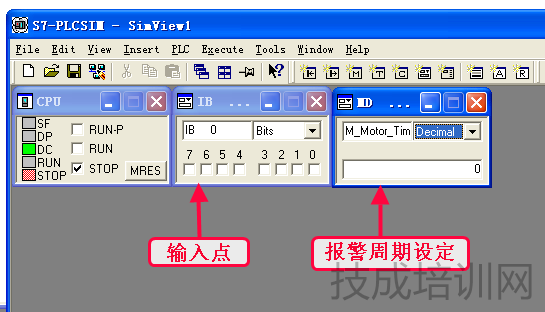

(2) 使用PLCSIM進行仿真




作者：技成培訓網（馬樂）
【本文為原創作品。未經同意，盜取必究！】
