西門子觸摸屏上如何實現動畫效果（一）

唐琳 發布于2015-11-27 11:21 626 0 標簽：西門子軟件,PLC,程序編寫

為了使我們觸摸屏上的畫面顯示的更為直觀，通常情況下需要我們在觸摸屏上做一些動畫的功能，常用的動畫功能有兩種，一種是直線型運動，比如說物體的向左移動或是向上移動。一種是旋轉式移動，比如說風扇的旋轉。那么在我們西門子的觸摸屏中如何實現這兩種功能呢？

我們先談?wù)勚本€運動功能的實現。比如我要在觸摸屏上實現一個物體從左往右移動，那么需要怎么來實現呢？

，我們需要建立一個變量比如說VW0，這個變量用來表示物體移動的情況，也就說根據這個變量里面的值變化情況來實現小車的移動情況。變量的數據類型我們選擇“INT”型。

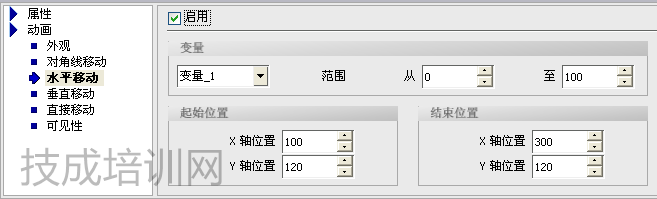

第二、選中需要移動物體，雙擊，在其屬性對話框里面有一個動畫功能的選擇，在其功能里面有幾種直線移動的功能。如圖所示：


比如我們這里面選擇水平移動，那么我們需要啟用相應的變量。這里面啟用的變量就是我們在點里面介紹的用來表示物體移動的變量VW0。設置好關聯的變量后，接著設置好移動的距離以及對應的坐標軸。那么這些建立好后，我們只要在PLC的程序里面編寫一個使VW0的值在我們設定的范圍內變化的程序，這樣就能實現物體的直線移動的效果。


作者：技成培訓網（曾鑫）
【本文為原創作品。未經同意，盜取必究！】
