西門子觸摸屏上如何實現動畫效果（二）

唐琳 發布于2015-11-27 11:21 336 0 標簽：西門子軟件,PLC,程序編寫

前面我們談到了直線型移動的動畫功能是如何來進行實現的，那么接下來，我們談談如和實現旋轉型的動畫功能的實現，比如說我在觸摸屏上能夠形象的表示出一個風機的運行情況，是正傳、反正、還是停止的情況，那么應該如何來實現這個功能。

、跟我們實現直線型移動的動畫效果一樣，我們首先要建立一個變量，通過這個變量的值的變化來實現動畫的移動效果。比如說我們先建立一個數據類型為“INT” 類型的變量MW0.

第二、我們需要準備一些不同角度的圖片，比如說風扇葉子的圖片。如果我們每一幅風扇葉子的圖片對于前面一副圖片來說都相差30°。一個圓周360°所以我們需要準備12個這樣的圖片，也就說12個圖片的位置都不一樣，每相鄰的兩張圖片相差30°。

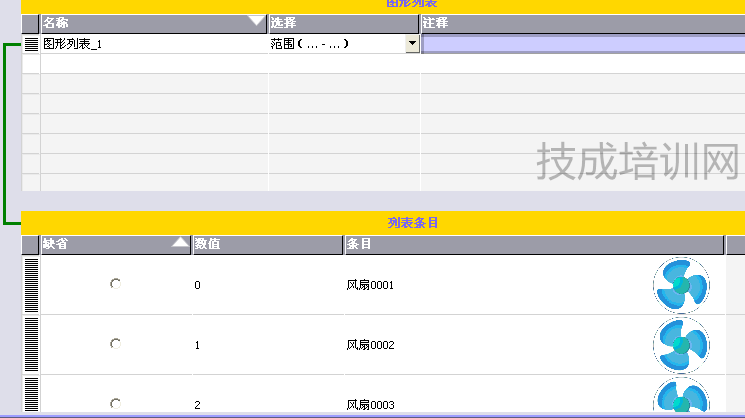

第三、我們要建立一個圖形列表，在圖片列表上面的“選擇”欄里面選擇“范圍（……）”選擇好這個后，在“列表條目”里面按照順序添加圖片進去，使得每一個數字對應一張圖片，比如說，0對應張圖片，1對應第二張圖片、依次下去。如圖：

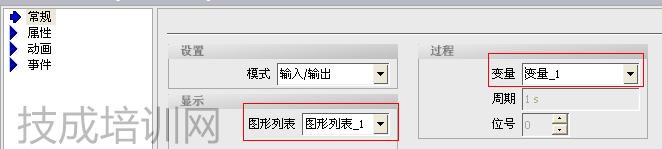

第四、在畫面上添加一個圖形I/O域。在其下面的屬性對話框中的“常規”選項里面關聯好建立的圖形列表，以及建立的變量MW0.如圖：


第五、編寫PLC的程序，對MW0的數據進行自加或是自減，可以實現風扇葉子的正反轉情況。當MW0里面的數據不變化的時候，那么就是一個停止狀態。


作者：技成培訓網（曾鑫）
【本文為原創作品。未經同意，盜取必究！】
