一、從啟動到操作 CX-Programmer 的步驟

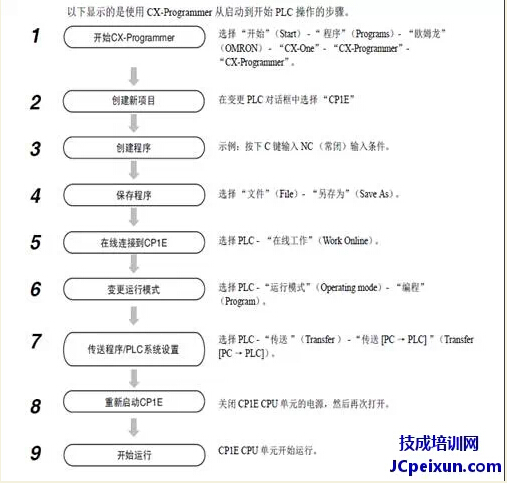

圖2-2 操作CX-Programmer步驟
?。?/strong>1）開始CX-Programmer

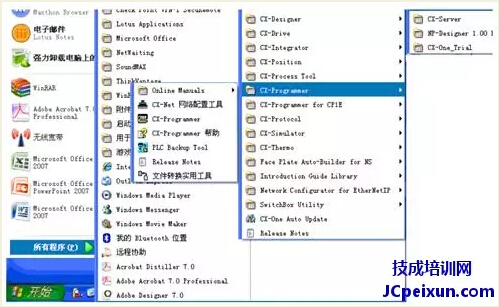

選擇“開始”-“程序”-“歐姆龍”-“CX-One”-“CX-Programmer”。
圖 2 -3
CX-Programmer將開始運行。主窗口后將顯示標題，如圖2-3。
（2）主窗口各部分名稱和功能
本節中描述了CX-Programmer主窗口中的各個部分名稱和功能（如圖2-4,2-5）。關于CX-Programmer功能和操作的詳細信息，請參考CX-Programmer在線幫助。

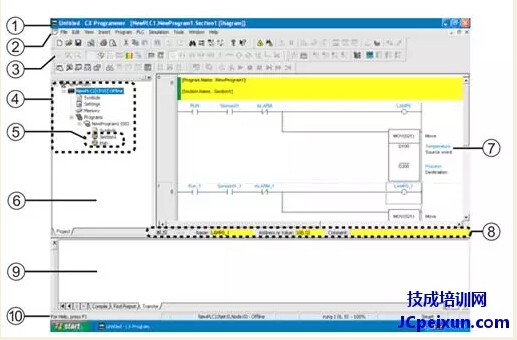

圖 2-4 主窗口
①題欄-------------------顯示項目名稱。
②主菜單-----------------顯示所選命令的菜單。
③工具欄--------------- 顯示執行命令的圖標。
④項目樹和⑥項目工作區-- 用于管理程序和進行設定。
⑤程序段--------------- 允許將梯形圖程序分成幾個部分。
⑦梯形圖程序段窗口----- 該窗口用于創建和編輯梯形圖程序。
⑧I/O注釋欄------------- 顯示光標所選的名稱、地址、值和I/O注釋。
⑨輸出窗口------------- 顯示消息，例如搜索結果和錯誤信息。
⑩狀態欄-------------- 顯示PLC名稱、在線/離線狀態和光標位置。

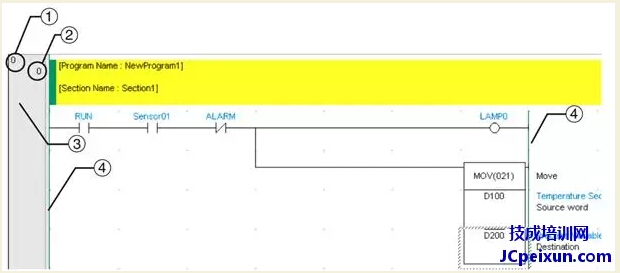

圖 2-5 梯形圖程序段窗口
①程序條編號。
②程序地址。
③程序條頭，如果程序條未完成，在程序條頭的右側將顯示一條紅線。
④總線欄。
二、 幫助
CX-Programmer 幫助描述了 CX-Programmer的操作，它提供了各種窗口和窗格的介紹，基本操作、梯形圖程序創建和監控的信息，并描述了各條指令，包括操作數符號和內容。
（1）訪問 CX-Programmer操作
在CX-Programmer 中按F1健，將顯示幫助窗口，如下圖2-6

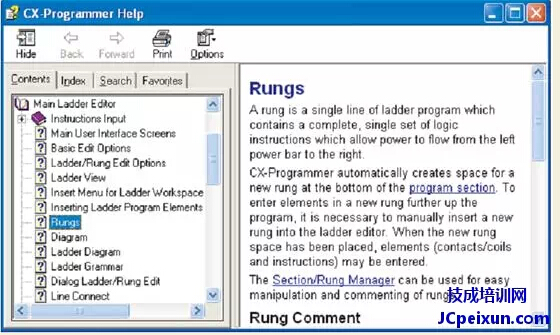

圖 2-6幫助窗口
（2）訪問CX-Programmer 指令參考
關于在梯形圖程序中使用指令的解釋，請參考CX-Programmer指令參考
1. 從 CX-Programmer 的主菜單顯示指令參考
從幫助菜單上選擇“指令參考”（Instruction Reference）-“CP1E”。講顯示CX-Programmer 指令參考窗口
2. 創建梯形圖程序是顯示指令參考
在智能輸入模式下在梯形圖程序中穿件指令時，按F1鍵來顯示指令參考頁用于指令的編輯
（3）訪問CP1E I/O存儲器參考
要通過CX-Programmer檢查CP1E I/O 存儲器地址地圖，在幫助菜單中選擇“I/O存儲器參考”（I/O Memory Reference）
