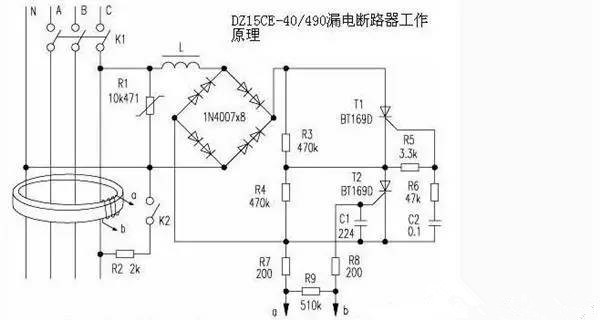

圖中L為電磁鐵線圈，漏電時可驅動閘刀開關K1斷開，每個橋臂用兩只1N4007串聯可提高耐壓。R3、R4阻值很大，所以K1合上時，流經L的電流很小，不足以造成K1斷開。R3、R4為可控硅T1、T2的均壓電阻，可以降低對可控硅的耐壓要求。K2為試驗按鈕，起模擬漏電的作用。按壓試驗按鈕K2，K2接通，相當于外線火線對地有漏電，這樣，穿過磁環的三相電源線和零線的電流的矢量和不為零，磁環上的檢測線圈的a、b兩端就有感應電壓輸出，此電壓立即觸發T2導通。由于C2預先有一定電壓，T2導通后，C2便經R6、R5、T2放電，使R5上產生電壓觸發T1導通。T1、T2導通后，流經L的電流增大，使電磁鐵動作，驅動開關K1斷開，試驗按鈕的作用是隨時可檢查本裝置功能是否完好。用電設備漏電引起電磁鐵動作的原理與此相同。R1為壓敏電阻，起過壓保護作用。

該斷路器原理簡單，零件少，維修方便，在更換零件時要注意零件的可靠性和參數應符合要求?，F(xiàn)來講解幾個常見知識問答：

1.什么是漏電保護器?

答：漏電保護器（漏電保護開關）是一種電氣安全裝置。將漏電保護器安裝在低壓電路中，當發生漏電和觸電時，且達到保護器所限定的動作電流值時，就立即在限定的時間內動作自動斷開電源進行保護。

2.漏電保護器的結構組成是什么?

答：漏電保護器主要由三部分組成：檢測元件、中間放大環節、操作執行機構。

①檢測元件。由零序互感器組成，檢測漏電電流，并發出信號。 ②放大環節。將微弱的漏電信號放大，按裝置不同（放大部件可采用機械裝置或電子裝置），構成電磁式保護器相電子式保護器。

③執行機構。收到信號后，主開關由閉合位置轉換到斷開位置，從而切斷電源，是被保護電路脫離電網的跳閘部件。

3.漏電保護器的工作原理是什么?

答：①當電氣設備發生漏電時，出現兩種異?，F(xiàn)象：

一是，三相電流的平衡遭到破壞，出現零序電流；

二是，正常時不帶電的金屬外殼出現對地電壓（正常時，金屬外殼與大地均為零電位）。

②零序電流互感器的作用漏電保護器通過電流互感器檢測取得異常訊號，經過中間機構轉換傳遞，使執行機構動作，通過開關裝置斷開電源。電流互感器的結構與變壓器類似，是由兩個互相絕緣繞在同一鐵心上的線圈組成。當一次線圈有剩余電流時，二次線圈就會感應出電流。

③漏電保護器工作原理將漏電保護器安裝在線路中，一次線圈與電網的線路相連接，二次線圈與漏電保護器中的脫扣器連接。當用電設備正常運行時，線路中電流呈平衡狀態，互感器中電流矢量之和為零（電流是有方向的矢量，如按流出的方向?yàn)椤埃保祷胤较驗椤埃?，在互感器中往返的電流大小相等，方向相反，正?fù)相互抵銷）。由于一次線圈中沒有剩余電流，所以不會感應二次線圈，漏電保護器的開關裝置處于閉合狀態運行。
