家居裝修中，電路問題是比較重要的，尤其是現在家居中使用的電器越來越多，所以漏電保護器是一定要的，能有很好的保護作用，那漏電保護器接線圖是怎樣的呢，漏電保護器接線方法以及注意事項有哪些，快隨著小編去了解下：

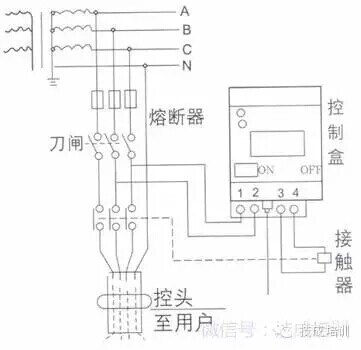

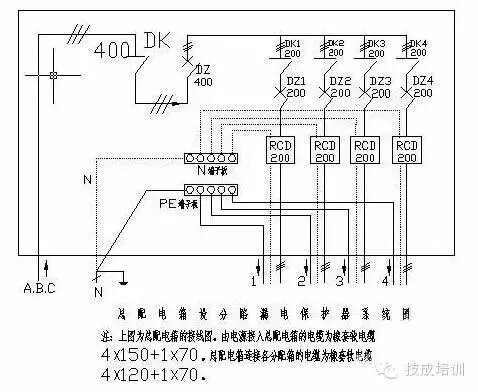

漏電保護器接線圖：

漏電保護器接線錯誤方式：

1、用于支線保護時，各支線應有各自的專用零線，且兩相鄰支線路的零線不得相連。如果將兩分支線路相連，零線中的電流互流，破壞零序電流互感器內的工作電流平衡，使漏電保護器發生誤動作。如果想就近利用動力分支線的零線作為照明分支線的零線，則會造成動力分支線的漏電保護器動作。

2、一個用電設備只能接在一條保護支路內，不得跨接在兩條分支回路內，不得接在零序互感器的前面，也不得采取一線一地制供電，否則，會導致漏電保護器誤動作。

3、裝有漏電保護器和未裝漏電保護器的用電設備，不得共用一個接地裝置。例如，當電機M1的絕緣損壞而外殼帶電時，電機M2的外殼也帶電，由于電流沒有經過漏電保護器，所以未起到漏電保護的作用。

4、單相負荷應盡可能均衡分配。如果分配不均(如一相的線路偏長，設備集中)，則負荷較重的一相，其漏電電流偏大，因而干線的三相不平衡漏電電流增大，達到一定值時就會使干線首端的漏電保護器動作。

5、被保護的線路(包括工作零線)應全部穿過零序電流互感器和漏電保護器的貫穿孔，不得用三極漏電保護器代替四極三相四極、漏電保護器。如果是三相五線制，則保護地線不得穿過漏電保護器的互感器，而必須跨接到極漏電保護器前端(進線端)的零干線上或重復接地極上。

漏電保護器接法注意事項：

1、漏電保護器負載側的中性線，不得與其他回路共用。

2、漏電保護器標有負載側和電源側時， 應按規定安裝接線，不得反接。

3、安裝帶有短路保護的漏電保護器， 必須保證在電弧噴出方向有足夠的飛弧距離。飛弧距離大小按漏電保護器生產廠家的規定。

4、安裝時必須嚴格區分中性線和保護線， 三極四線式或四極式漏電保護器的中性線應接入漏電保護器。經過漏電保護器的中性線不得作為保護線，不得重復接地或接設備外漏可導電部分。 保護線不得接入漏電保護裝置。

漏電保護器接線圖、漏電保護器接線方法及注意事項就和大家分享到這里了，漏電保護器在家居中是必需的，這對我們?cè)谑褂眉抑须娖鲿r(shí)有比較重要的保護作用，更多信息請關注微信技成培訓
