今天我們來學習一個非常好用的模擬量換算公式，我們以S7-200 SMART PLC為例，通過做一些數據換算的實際案例來給大家進行分析。

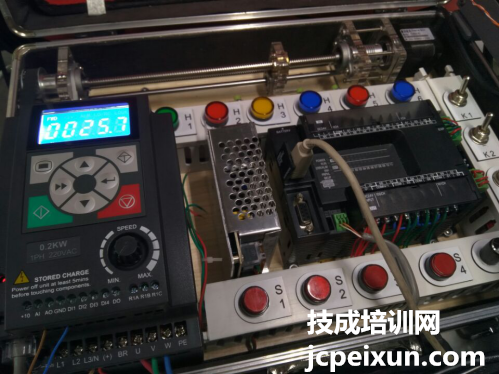

實驗硬件包括：S7-200SMARTST20基本單元一個，AM03模塊一個，輸出信號為0-10V的溫度變送器一個，測溫范圍為0~150℃的PT100溫度探頭一個，變頻器一個。

首先我們知道，PLC本身能夠處理的信號只能是數字量，那么我們要想讓PLC能處理一些連續變化的物理量只能夠通過借助摸數或數模轉換模塊來進行實現，往往采集接收的模擬量信號是0-10V的電壓信號或0-20MA的電流信號。

那么有上面可知，對于PLC來講，它內部的數字量值對應的是0~27648，對于外圍溫度的測量范圍我們對應的0-150℃，后我們要實現的結果是通過變頻器來控制一個電機運轉，控制的頻率HZ數范圍是0~50HZ。

注：因溫度傳感器輸出的信號不是標準的電壓信號，所以經過溫度變送器轉換成0~10V的標準電壓信號接到PLC的模擬量輸入模塊。搞清楚這些數據的范圍以后，我們就看看這些數據應該怎么對應，怎么換算才能夠成為我們終想要的實際值。

例子：

有一溫度傳感器時間溫度0度時輸出0V電壓,150度時輸出10V電壓,對應西門子AM03模擬量模塊內部值0－27648，要求在觸摸屏上顯示出實際的溫度值0－150度

計算公式為：實際值=內部值×A＋B

其中 A為增益值

B為偏差值

根據公式得知步首先計算出A值和B值

0= 0×A+B

150=27648×A+B

換算：

B=0-0A

150=27648A+(0-0A)

A=150÷(27648-0)=0.0054

B=0-（0×0.0054）=0

計算出公式為：

實際值＝內部值×0.0054+0反推計算

1、當實際溫度為0度時，內部值為0，填入公式計算

0×0.00390625-0=0

2、當實際溫度為150度時，內部值為27648，填入公式計算

27648×0.0054+0=150℃

以上就是數據的一個完整的轉換過程，一點都不難，后希望大家能以實際的設置實操多多練習，看看效果，實際多練練就可以熟練用會了。
