博圖軟件中多重背景塊的建立

盧思敏 發布于2016-09-23 17:43 28 1 標簽：數據,啟動控制

用過Step7的技術人員都知道，在功能塊FB的使用過程中需要配合背景數據塊DB進行使用，當對一個建立了形式參數的FB進行重復調用時，調用多少次，就必須配套相應數量的背景數據塊。因此當FB的調用次數較多是，就會占用更多的數據塊，因此在使用多重背景數據塊時可以有效的減少數據塊的數量。

在Step7的軟件中使用多重背景數據塊與在博圖軟件中使用多重背景數據塊的建立方式有點不同。下面我們以一個簡單的星三角降壓啟動為例說明多重背景數據塊在博圖軟件中的建立：

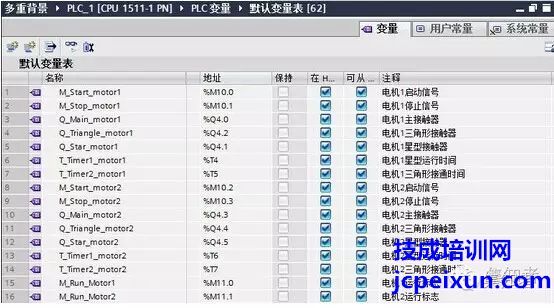

一、變量表的建立

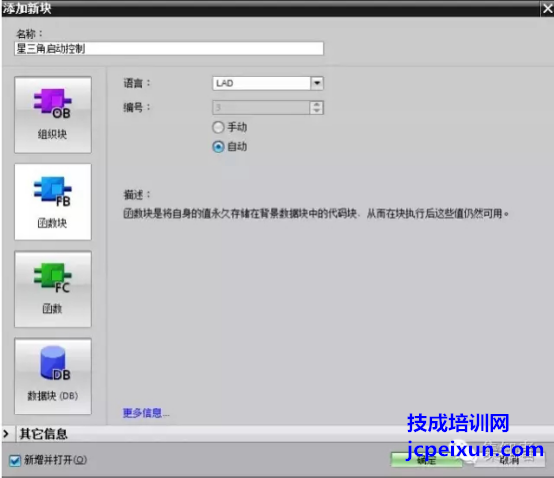

二、新建一個FB塊，命名為星三角啟動控制塊

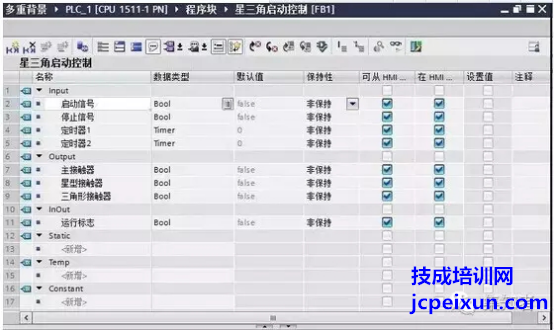

三、打開新建了的FB塊，先建立接口參數如圖所示：

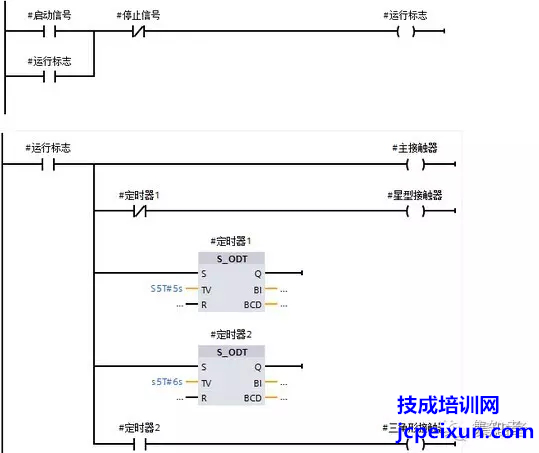

四、使用建立的接口參數編寫星三角控制程序

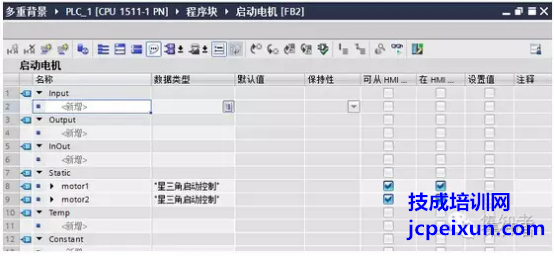

五、建立一個為啟動塊的FB塊，在這個FB塊的接口參數中建立兩個static變量，分別為motor1和motor2，變量的數據類型為前面建立的“星三角啟動控制”

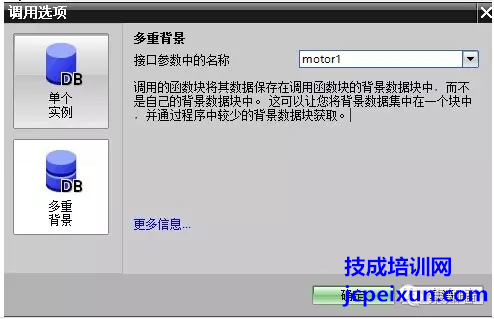

六、在啟動的FB塊中調用星三角啟動控制塊，在調用選型中選擇多重背景，接口參數名稱選擇建立的靜態變量名稱

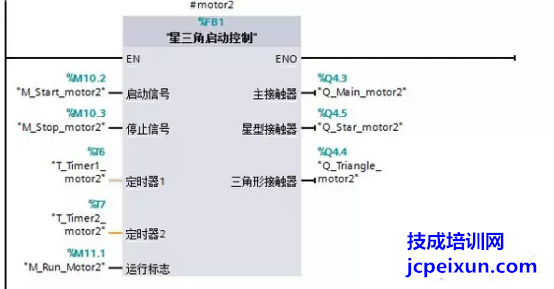

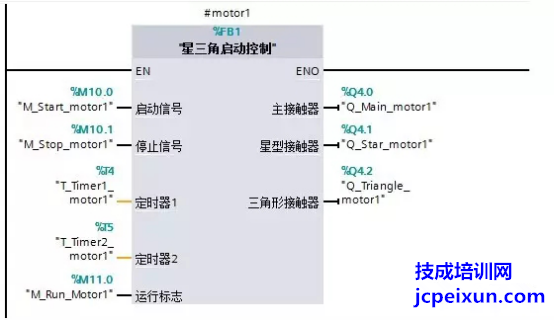

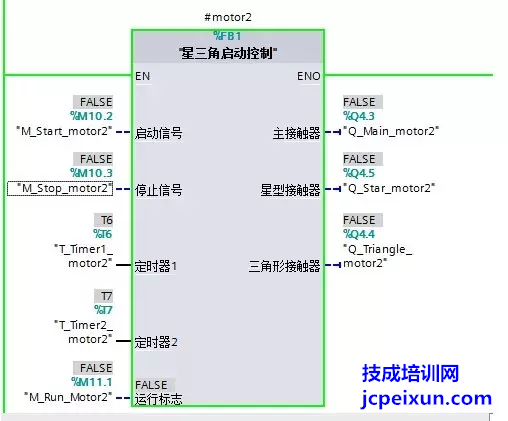

七、分配相應的管腳到控制塊上

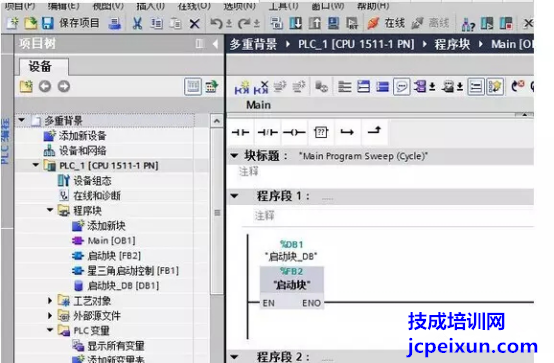

八、在OB1中調用建立的啟動FB塊，并分配一個數據塊DB塊

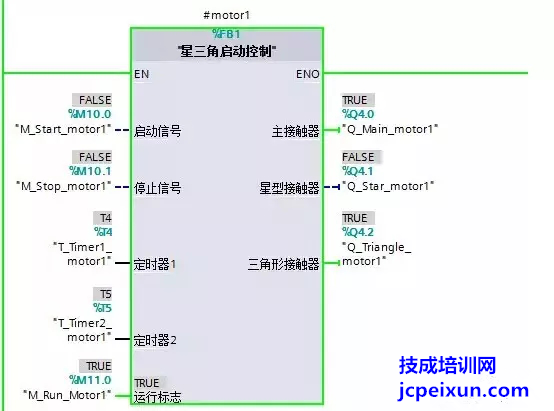

九、下載到PLC中進行調試運行


作者：技成培訓網（曾鑫）

本文版權為技成所有，未經同意，盜取必究！
