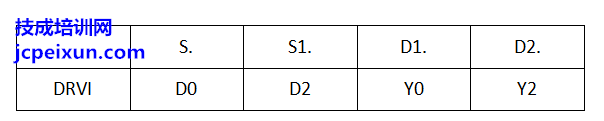

1、相對定位

S.：表示脈沖數，脈沖數的正負表明控制方向，為正，Y2有輸出，

為負控制Y2沒輸出

S1.：表示發送脈沖的頻率

D1.：表示高速脈沖輸出口

D2.：表示方向信號

指令解讀：在驅動條件成立時，把S.(D0)的脈沖數通過S1.（D2）的頻率從

D1.（Y0）口輸出，當S.（D0）位負值時，方向信號D2.（Y2）斷開。

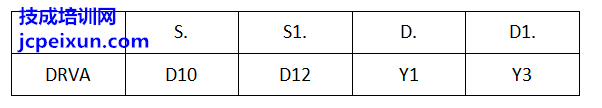

2、絕對定位

S.：表示絕對位置值，也就是原點到目標的位置，不管停在哪，都是走目標點

，是一個絕對距離 。

指令解讀：當驅動條件成立時，把S.（D10）的脈沖以S1.（D12）的頻率

從D.（Y1）口發出，方向信號以本身位置距離遠點判定。

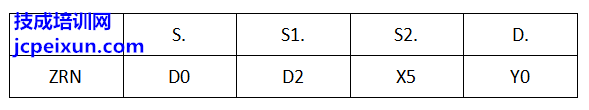

3、原點回歸

S.：表示回原點的速度，是一個頻率值，單位為HZ

S1.：表示爬行速度，碰到近點開關信號接通時執行，單位為HZ。

S2.：表示近點信號

D.：表示脈沖輸出口

指令解讀：當驅動條件成立時，D.（Y0）開始以S.（D0）的頻率往原點靠近，

當碰到S2.（X5）時，開始以S1.（D2）的頻率回到原點

舉例：雙軸定位

十字滑臺多點位置選擇并作為控制程序

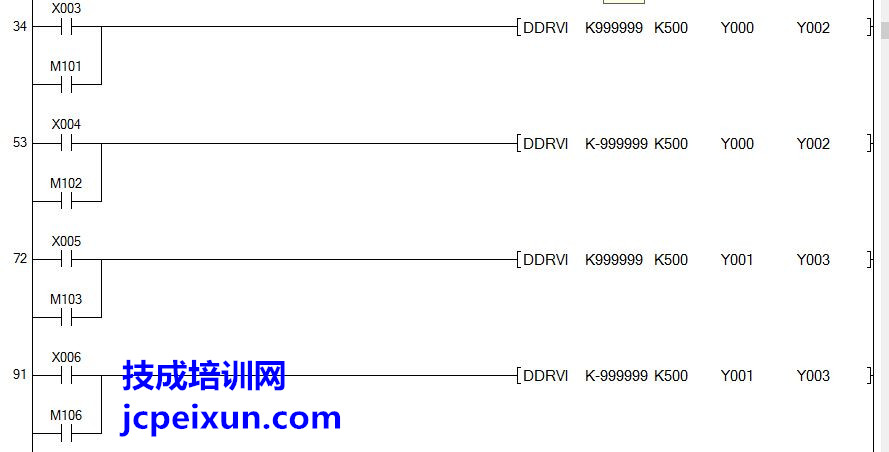

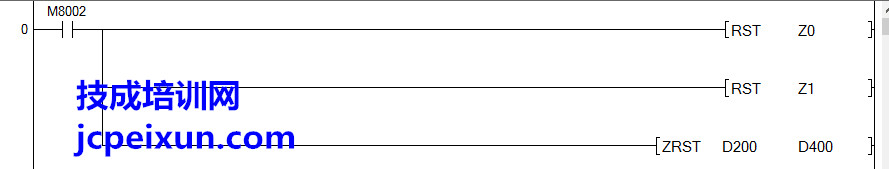

1、開機初始化程序

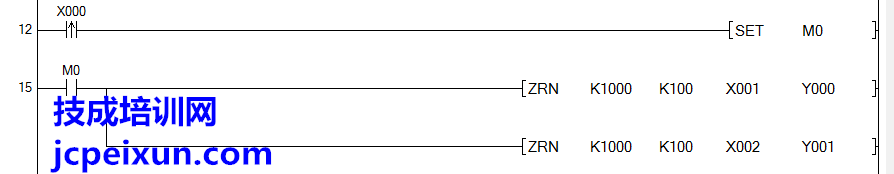

2、回原點程序

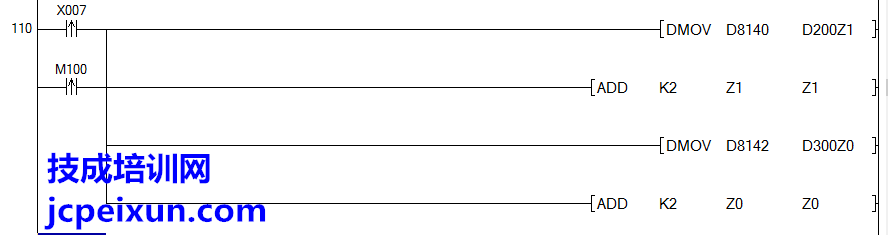

3、通過X輸入觸點 或觸摸屏上按鈕采集點位，作用是記錄點兩軸當前交點

停留出的位置

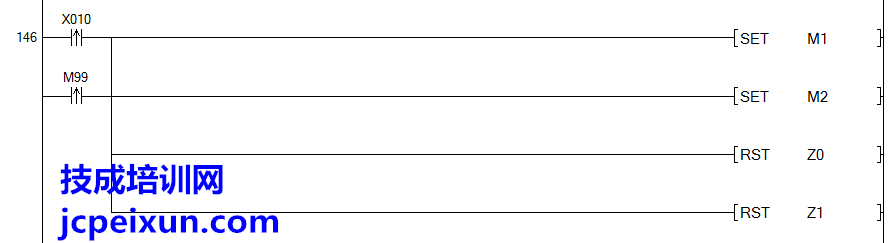

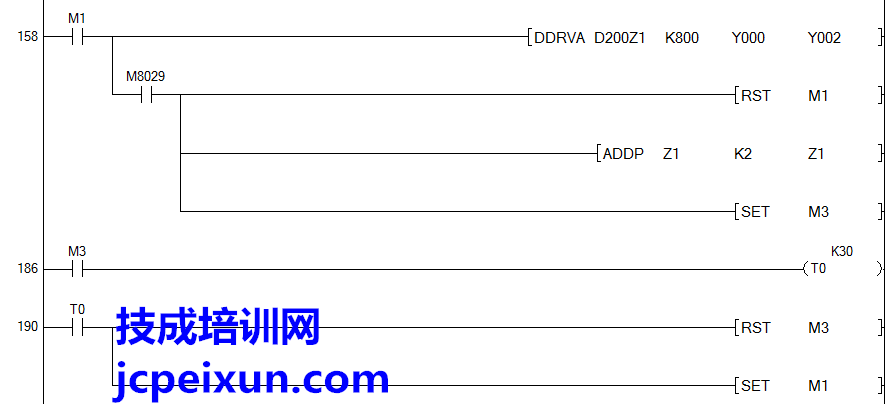

4、啟動兩軸同時運行

5、Y0軸走完個點后停3秒繼續下一個點位移動

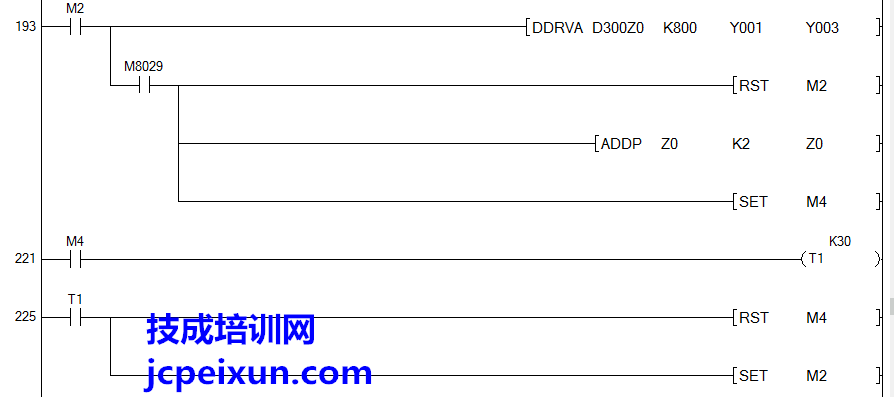

6、Y1軸走完個點后停3秒繼續下一個點位移動

作者：技成培訓網（楊遇橋）

本文版權為技成所有，未經同意，盜取必究！
