很多學員在剛接觸三菱PLC之前可能接觸的都是FANUC、西門子、海德漢等，對于三菱不怎么熟悉，有些指令數據看起來可能比較難理解。那么，現在我們就三菱使用頻度較高的一些數據類處理指令再做一個詳細的了解。

什么叫數據處理指令？

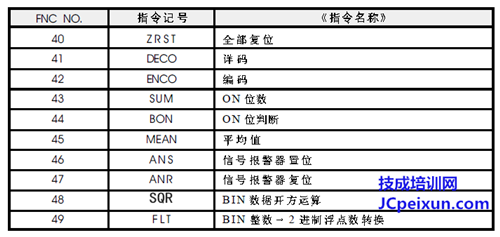

數據處理指令含批復位指令、編、譯碼指令及平均值計算等指令。其中批復位指令可用于數據區的初始化，編、譯碼指令可用于字元件中某一置 1 位的位碼的編譯。主要包含指令如下：

1、區間復位指令

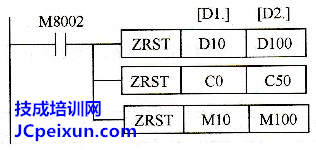

區間復位指令ZRST也稱成批復位指令，是將操作數D1~D2之間的同類位元件成批復位。指令格式如圖（1）所示，在PLC上電后的個掃描周期內，利用M8002的初始化脈沖信號，給指定范圍的數據寄存器、計數器及輔助繼電器全部復位為零狀態。

（圖1）

區間復位指令使用時應注意：目標操作數可以是Y、M、S、T、C、D，但是一般不能對32位軟元件進行區間復位，但對于32位計數器C200-C234,也可以應用RAST指令進行復位。

2、編碼指令

編碼 ENCO(P)指令的編號為FNC42，編碼指令的功能是根據2n個輸入位的狀態進行編碼，將結果存放到目標元件中。通過控制軟元件的輸出，從而來操控某個地址里的數據。它是將源操作數為1的高位位置存放到目標寄存器D中，只有16位運算。若指定的源元件中為1的位不止一個，則只有高位的1有效。

如圖2所示：當X1有效時執行編碼指令，將[S.]中高位的1(M3)所在位數(4)放入目標元件D10中，即把011放入D10的低3位。

（圖2）

編碼指令的源操作數和目標操作數可以是位元件，也可以是字元件。當源的操作數是字元件時，可以是T、C、D、V和Z；源的操作數是位元件時，可以是X、Y、M和S。目標元件可取T、C、D、V和Z。編碼指令為16位指令，占7個程序步。

3、譯碼指令

編碼和譯碼他們的指令功能是相對的，編碼指令是通過控制軟元件的輸出，從而來操控某個地址里的數據。而譯碼指令則和它完全相反，譯碼是通過改變某個地址的數據來控制軟元件狀態輸出。

如圖3所示：n=3則表示[S．]源操作數為3位，即X0、X1、X2。其狀態為二進制數，當值為011時相當于十進制3，則由目標操作數M7 - M0組成的8位二進制數的第三位M3被置1，其余各位為0。如果為000，則M0被置1。用譯碼指令可通過[ D.]中的數值來控制元件的ON/OFF。

（圖3）

譯碼DECO (P)指令的編號為FNC41。功能是根據n位輸入的狀態對2n個輸出進行譯碼。它是將目標元件的某一位置1，其他位置0，置1位的位置由操作數的十進制碼決定。

4、ON位數統計與ON位判別指令

ON位數統計指令SUM (D) SUM(P)指令的編號為FNC43，該指令是用來統計指定元件中1的個數。而ON位判別指令BON (D)BON(P)指令的編號為FNC44。它的功能是檢測指定元件中的指定位是否為1。

如圖4所示，在操作ON位數統計指令時，當X0有效時執行SUM指令，將源操作數D0中1的個數送入目標操作數[D2中，若D0中沒有1，則零標志M8020將置1。

在操作ON位判別指令時，當X1為有效時執行BON指令，由K4決定檢測的是源操作數D10的第4位，當檢測結果為1時，則目標操作數M0=1，否則M0=0。

（圖4）

SUM指令源操作數可取所有數據類型，目標操作數可取KnY，KnM，KnS，T，C，D，V和Z。16位運算時占5個程序步，32位運算則占9個程序步。

BON指令源操作數也可取所有數據類型，目標操作數可取Y、M和S。進行16位運算，占7程序步，n=0～15；32位運算時則占13個程序步，n=0～31。

5、平均值指令

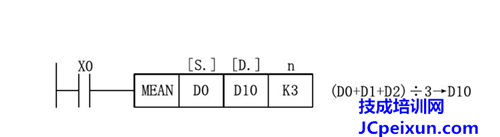

平均值指令MEAN是將S中指定的n個源操作數據的平均值存入目標操作數D中，舍去余數（如圖5所示），若程序中指定的n值超出1～64的范圍將會出錯。

（圖5）

平均值指令源操作數可取KnX、KnY 、KnM 、Kns 、T 、C 和D，目標操作數可取KnY 、KnM 、Kns 、T 、C 、D、V和Z，n=1~64。MEAN(P)只有16為操作數，占7個程序步。

6、報警器置位與復位指令

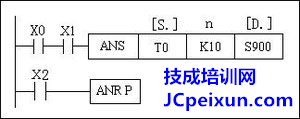

報警器置位指令ANS(P)和報警器復位指令ANR(P)的編號分別為FNC46 和FNC47。如圖6所示，如果X0和X1同時為ON超過1S，那么S900置1；當X0或X1其中一項變?yōu)镺FF，雖然定時器復位，但S900仍保持1不變；如果在1S內X0或X1再次變?yōu)镺FF就是定時器復位。當X2接通時，則將S900～S999之間被置1的報警器復位。如果有多于1個的報警器被置1，則元件號低的那個報警器被復位。

（圖6）

報警器置位指令ANS（Annunciator Set）的源操作數為T0～T199，目標操作數為S900～S999，n=1～32 767（定時器以100ms為單位設定）。報警器復位指令ANR（Annunciator Reset）無操作數。

7、二進制平方根指令

二進制平方根指令(D)SQR(P)的編號為FNC48。如圖7所示，當X0有效時，則將存放在D45中的數開平方，結果存放在D123中（結果只取整數）。

（圖7）

SQR指令源操作數可取K、H、D，數據需大于0，目標操作數為D。16位運算占5個程序步，32位運算占9個程序步。

8、二進制整數→二進制浮點數轉換指令

二進制整數→二進制浮點數轉換指令(D)FLT(P)的編號為FNC49。如圖8所示，當X1有效時，將存入D10中的數據轉換成浮點數并存入D12中。

（圖8）

使用FLT指令時應注意：源和目標操作數均為D，16位操作占5個程序步，32位占9個程序步。
