S7-200smart PLC模擬量輸入模塊使用說明

唐琳 發布于2016-01-11 11:39 19 0 標簽：S7-200,PLC,西門子

當我們在實際的應用中需要對當前的溫度或是壓力進行采集顯示的時候，我們需要用到模擬量模塊來對模擬量信號進行采集，在這里我們以S7-200smart PLC的EMAE04模擬輸入模塊為例來說明如何使用這個模塊來采集溫度或是壓力。

例如：現需要實時監控發電機機組的溫度，假設變送器輸出的信號為0到10V的電壓信號，大溫度值為150。小溫度值為0度。

要完成正確讀取實際的溫度值，需要進行以下三步操作：

、正確的接線

第二、正確的硬件組態

第三、編寫正確的程序

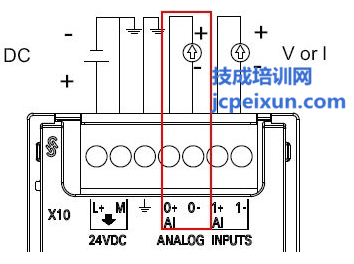

1、按照變送器提供的信號輸出接線方式進行正確的接線，對于EMAE04模塊的信號接入如圖所示：


若變送器為三線制輸出的變送器，則接線時，先把變送器的24V電源接上，變送器上的信號輸出接端0+， 0-端子接24V電源負。

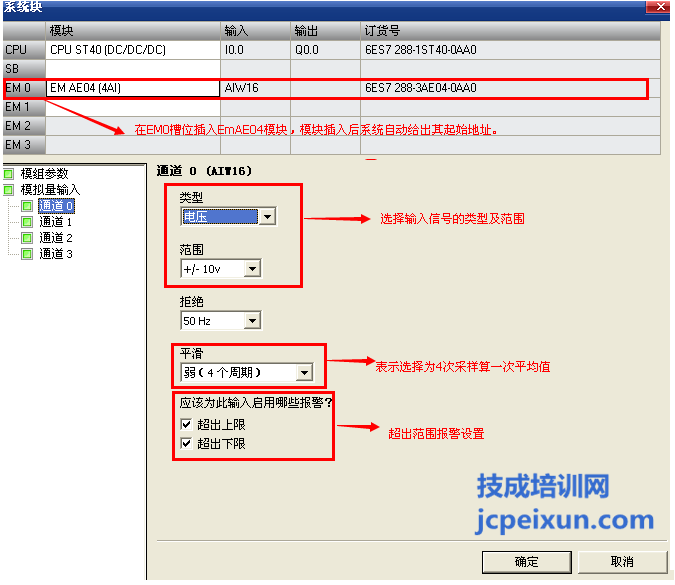

2、打開S7-200smart的編程軟件，打開其系統塊對其進行硬件組態。如圖所示：


注意：對于信號類型的選擇，通道0的設置對通道1的設置也有效，通道2的設置對通道3 也同樣有效。

3、編寫轉換程序

S7-200smartPLC來說其大的數字量為27648。我們可以根據其得到的數字量的大小轉換成我們實際的溫度值。

對其轉換程序，我們可以使用S7-200中的scaling模擬量轉換庫，使用庫移植的方法把其移植到S7-200smart的軟件中。其移植方法可以參考前面所介紹的內容。


Input :表示需要轉換的數字量，即采樣所的數字量

Ish：換算對象的高限，即大模擬量所對應的數字量值（27648）

Isl: 換算對象的低限，即小模擬量所對應的數字量值（0）

Osh：換算結果的高限，即測量范圍大值

Osl：換算結果的底限，即測量范圍小值。

VD100：換算結果所存儲的值。

作者：技成培訓網（曾鑫）

【本文為原創作品。未經同意，盜取必究！】
