三菱觸摸屏的數據列表顯示功能

唐琳 發布于2016-01-11 11:48 8 0 標簽：PLC,觸摸屏

將一些數值以表格形式顯示，在顯示時自動顯示表格的行號、線格。這一功能稱為數據列表顯示功能。

數據列表顯示功能通常適用于對需要監控的數據比較多的情況下來使用，比如：需要對現場的溫度進行采集顯示，以便監控現場的實際溫度值，如果現場檢測點比較多的情況下，比如說有20路溫度或是更多，那么你如果要在觸屏上來一個一個使用數字顯示功能來做這個監控的話建立起來會比較麻煩，那么這種情況下我們可以考慮使用數據列表顯示的方式來實現。

數據列表顯示功能的組態主要分為二步

步、建立注釋，用于你要顯示的名稱，比如說要檢測溫度，顯示的是什么地方的溫度。

注釋的建立：

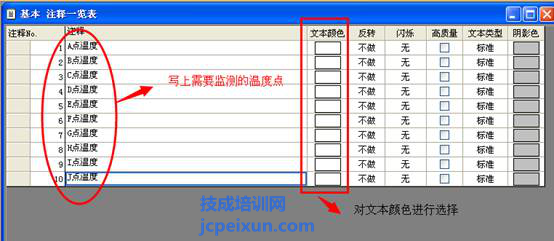

點擊菜單欄中的“公共設置”菜單欄，選擇里面的“注釋”選項中的“打開注釋”然后雙擊里面的“基本注釋”，打開注釋建立的對話框，建立注釋，如圖所示：




第二步、對數據列表顯示進行組態

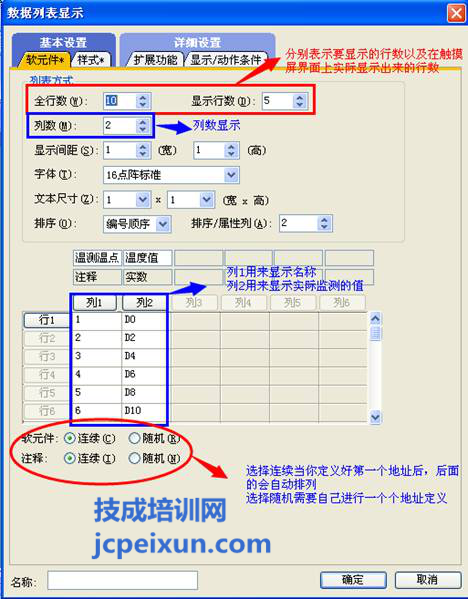

點擊菜單欄中的“對象”菜單中的“數據列表顯示”菜單，在軟件中的編輯區中需要配置數據類別的位置點擊，就可以彈出一個數據列表顯示對話框，對其雙擊進行數據列表顯示的組態。

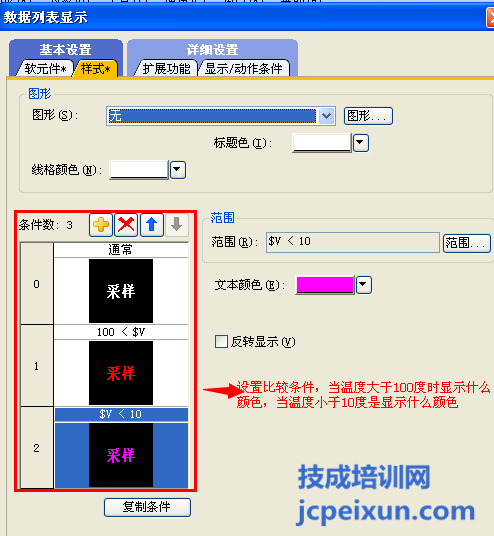

在其樣式選項里面可以設置一些比較條件




點擊上圖中的列1和列2和行1對其進行組態：

列1的組態：




顯示位數：設置要顯示的注釋的位數。（多可設置80個半角字符∕40個全角字符。）

標題：說明列1所表示的是什么。如這里表示的是溫度檢測的地點。

列2的組態：

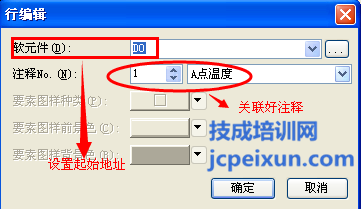

行1的組態：

在軟元件和注釋的選擇中如果都選擇了連續那么我們只需要點擊行1進行組態，如果有選擇了隨機，那么我們需要點擊每一行對其進行組態。




組態好了這些那么數據類別顯示的功能就基本上組態好了。如果觸摸屏的畫面比較小，所顯示的行數有限的情況下，我們可以使用鍵代碼的功能做兩個功能鍵，一個向上滾動，一個向下滾動。組態方法如下：

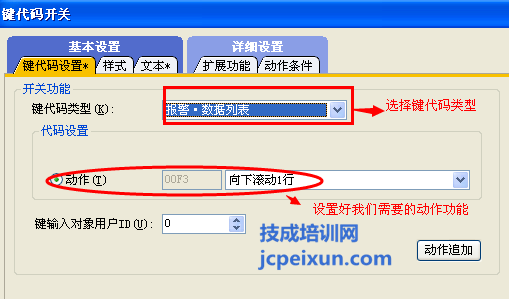

點擊菜單欄中“對象”菜單欄中的“開關”里面的“鍵代碼開關”在編程區域里面拖出兩個按鈕。

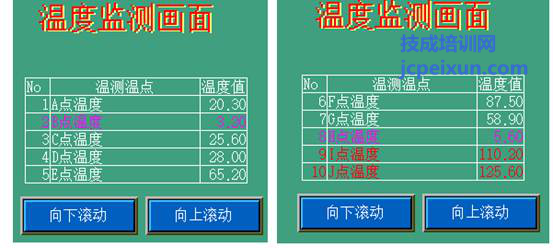

在文本里面設置好這個鍵代碼的名稱。這樣我們通過按這鍵代碼就可以把隱藏沒有顯示出來的數據進行顯示出來，如圖所示：




作者：技成培訓網（曾鑫）

【本文為原創作品。未經同意，盜取必究！】
