S7-200 SMART PLC之間的以太網通信

唐琳 發布于2016-01-11 11:26 17 0 標簽：S7-200,PLC,西門子

S7-200SMART PLC是西門子公司經過大量的市場調研，針對中國市場推出的一款高性價比的小型PLC產品，其大體的使用與S7-200的PLC差不多。這里我們主要說說他們之間不一樣的地方。

S7-200PLC要實現PLC與PLC之間的通信，可以使用PPI進行數據的交換，但是對于S7-200SMART的PLC來說PLC上自帶的485通信口不支持PPI通信，如果我們需要通過這個485口實現S7-200SMART PLC之間的數據交換，那么我們可以通過這個口來做MODBUS通信，一個作為MODBUS主站，一個作為MODBUS從站，來進行數據交換。

如果兩個PLC作為MODBUS通信來實現PLC與PLC之間的數據交換的或工作量會比較大，那么S7-200SMART PLC對于S7-200的PLC來說他有一個優勢，就是在PLC的基本單元上帶有一個以太網口，我們可以使用這個以太網口來實現S7-200SMART PLC之間是數據交換，使用以太網通信可以實現8臺PLC之間的數據交換。

使用以太網實現S7-200SMART PLC之間的數據交換主要有以下幾個步驟：

步，對PLC進行硬件組態，配置好每一個PLC的IP地址，使需要通信的PLC在同一個網絡。

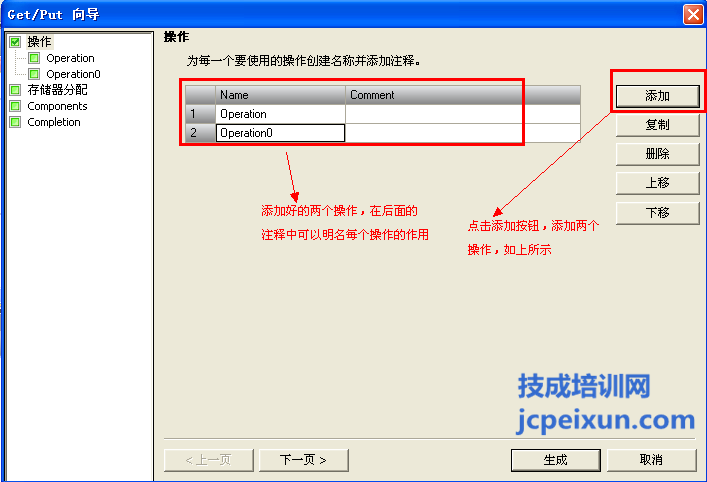

第二步、選擇向?qū)Ю锩娴腉ET/PUT操作，進行需要通信數據的組態，配置向?qū)У墓ぷ髦恍枰诒镜卣荆ㄖ髡荆┻M(jìn)行不需要在遠程站（從站）進行。如圖

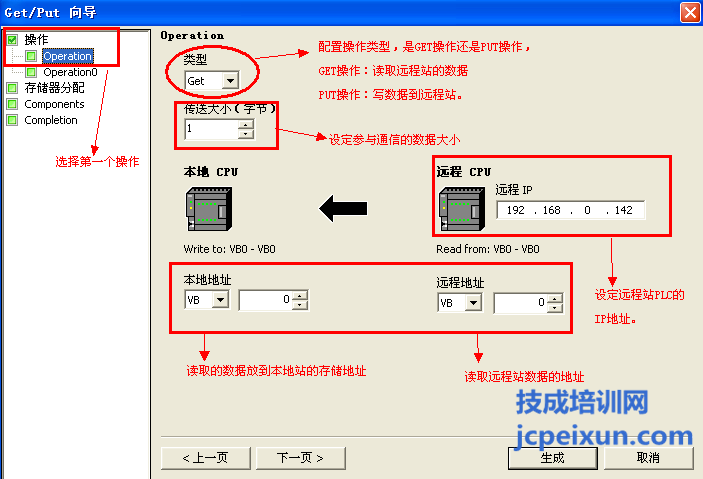

第三步，選擇操作（operation）進行數據交換的組態。


以同樣的方法配置另外的一個操作，類型可以選擇為PUT類型。

第四步、分配建議地址

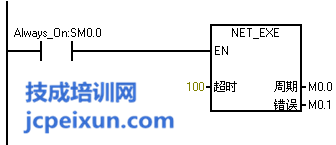

第五步、向?qū)С珊?，在本地站中調用生成的子程序。


超時：通信超時時間100表示為100s

周期：每次所有操作都完成后進行一次切換

錯誤，若出錯該位為1

注意：子程序要保證每個掃描周期都是用，所用是用SM0.0調用子程序。

作者：技成培訓網（曾鑫）

【本文為原創作品。未經同意，盜取必究！】
