FX系列PLC輸入輸出地址分配

唐琳 發布于2016-01-07 09:36 9 0 標簽：三菱,PLC,接線

當基本單元上的點數不夠用的時候，我們需要增加數字量擴展模塊或是擴展單元，那么對于這些擴展模塊或是擴展單元的地址如何分配呢？

對于地址的分配我們主要根據以下兩點來進行地址分配：

1、輸入輸出編號(X、Y)以8進制數的形式進行分配，如：X0 ~X 7.X10~X17

……X70~X77，X100~X107，注意：沒有X80~X87，X90 ~X97。對于輸出的地址分配跟輸入的地址分配是一樣的方式的。

2、擴展了輸入輸出模塊或是單元的編號的時候的地址分配接著前面的輸入編號和輸出編號， 分別分配各自的輸入編號， 輸出編號。但是， 末位數必須從0開始分配。比如說，前面的模塊的地址分配到了X43，那么接下來的一個模塊不能從X44開始，必須從X50開始。一定要確保末位數必須是從0開始。

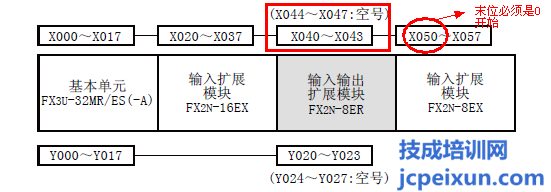

如圖：


作者：技成培訓網（曾鑫）

版權為技成所有，未經同意盜取必究！
