FX3UPLC輸出接線

唐琳 發布于2016-01-07 09:36 11 0 標簽：西門子,plc,接線

使用每一款PLC，我們都需要掌握其接線方式，知道PLC所接電源是多少，知道怎么把信號接入到PLC里面，怎么用PLC的輸出信號來控制負載，模擬量信號的輸入和輸出怎么接，等等我們都需要掌握，在了解接線方式前，我們需要先了解這個PLC的型號，清楚了型號后我們才能夠更好的來接線。如圖所示為FX3UPLC的型號說明


從上圖型號說明中我們可以看出對于FX3U的PLC來說， 他的輸出分為繼電器輸出和晶體管輸出和晶閘管輸出。而晶體管輸出可以分為源型輸出和漏型輸出兩種類型。

繼電器輸出接線：如果是繼電器輸出的PLC在接線的時候應該注意電壓的范圍，對于直流應使用DC30V以下，對于交流應使用AC240V以下的電源。

接線圖如圖所示：


因其為繼電器輸出型，所以對于電壓的接法來說，在接線的時候可以不考慮正負的問題。

晶體管輸出：

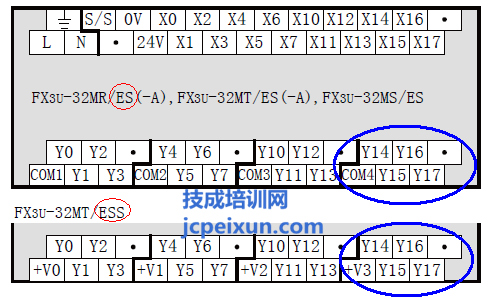

晶體管輸出的PLC其輸出所接電源為DC5V~Dc30V。如何來判斷其是源型輸出還是漏型輸出呢？主要有兩個方面如圖所示：


1、對照上圖型號說明，根據型號判斷：T/ES：表示漏型輸出，T/ESS：表現源型輸出。

2、根據公共端來判斷：對于漏型輸出，公共端為負，用的是Com表示。而對于源型輸出，公共端為正，用+V表示。

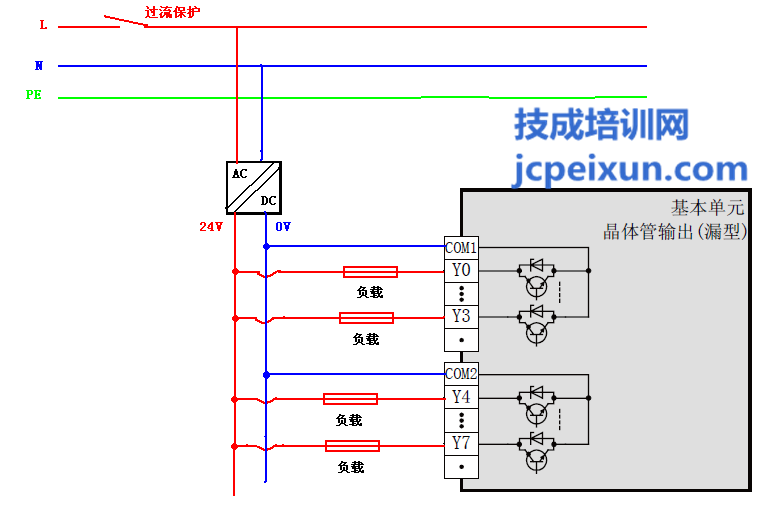

漏型接線：

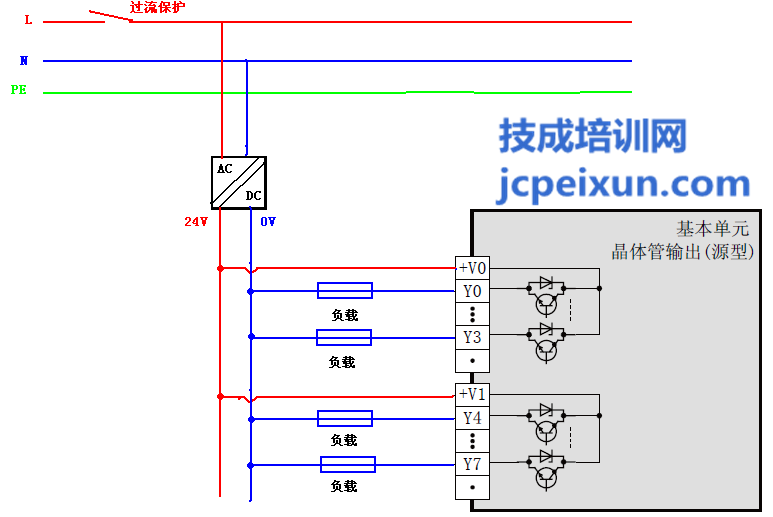

源型接法：

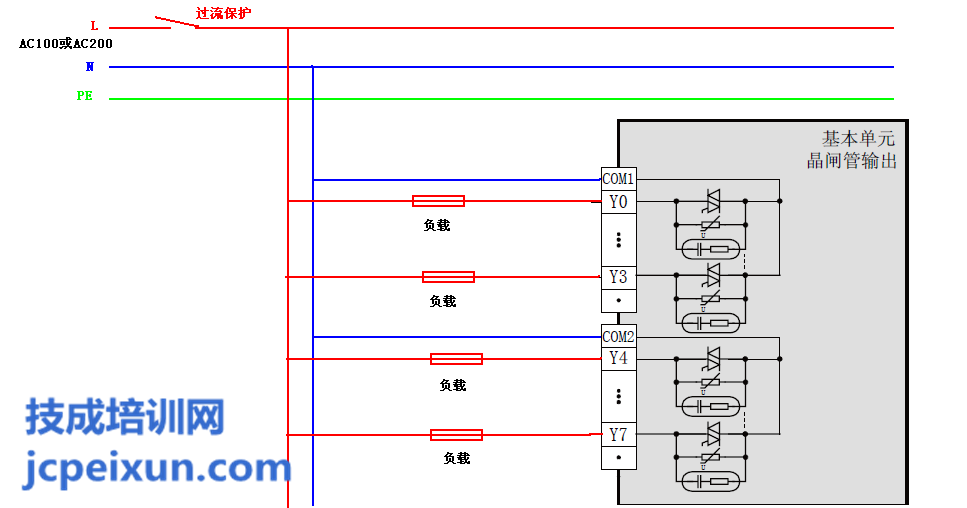

晶閘管輸出：

使用電源為AC100V或是AC200V，因使用的是交流電源，所以在接線的時候可以不考慮正負方向。

晶閘管PLC的型號為S/ES


作者：技成培訓網（曾鑫）

版權為技成所有，未經同意盜取必究！
