如何簡單測試三菱FX系列PLC485通訊

唐琳 發布于2016-01-07 17:35 53 0 標簽：三菱,PLC,通訊測試

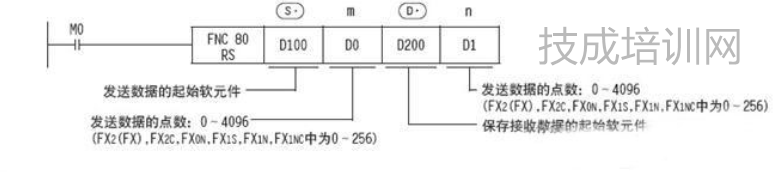

1、先了解RS指令。

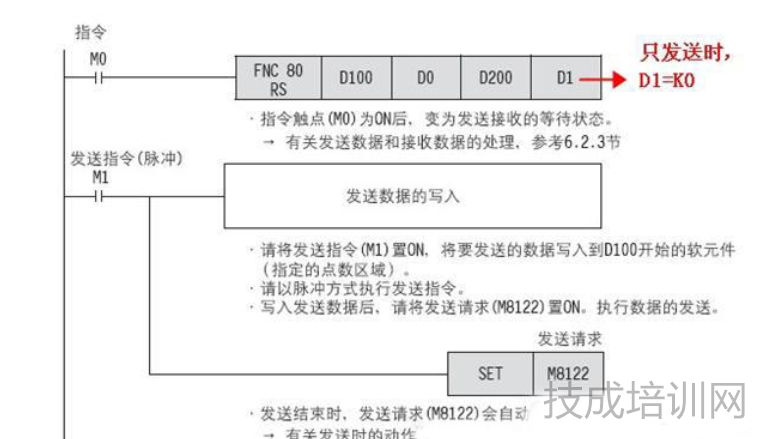

2、話不多說，直接上通訊手冊給的范例。按照該格式發送指令，相應的字節就通過串口給發出去了。

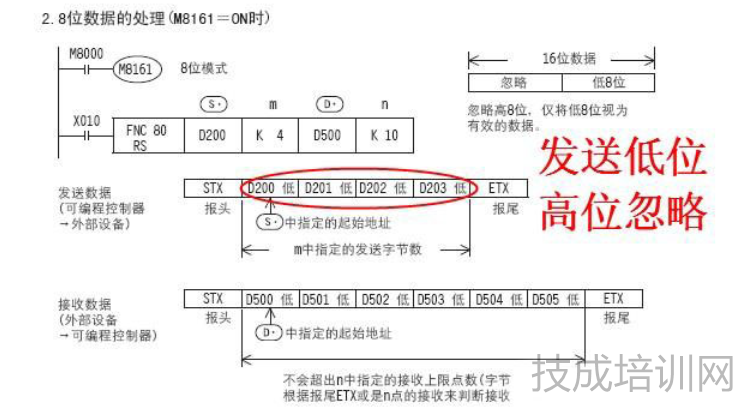

3、需要注意的一點，關于M8161。為了數據處理方便，我們好只使用低八位。

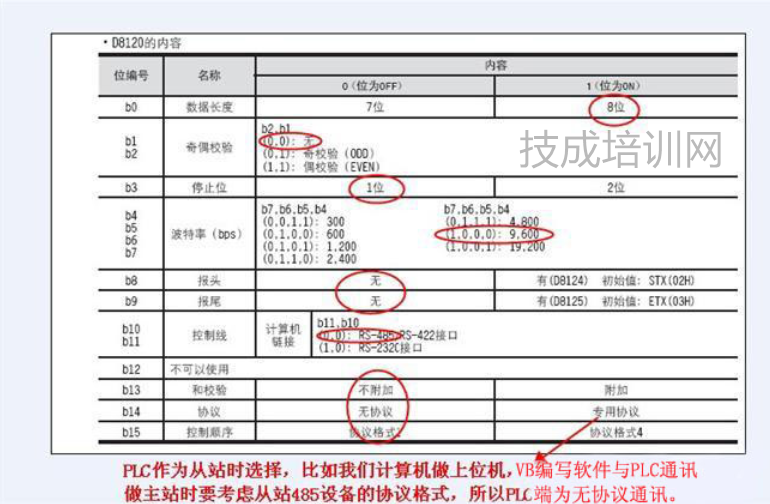

4、關于D8120，規定了PLC端串口發送接收環境。比較好理解。

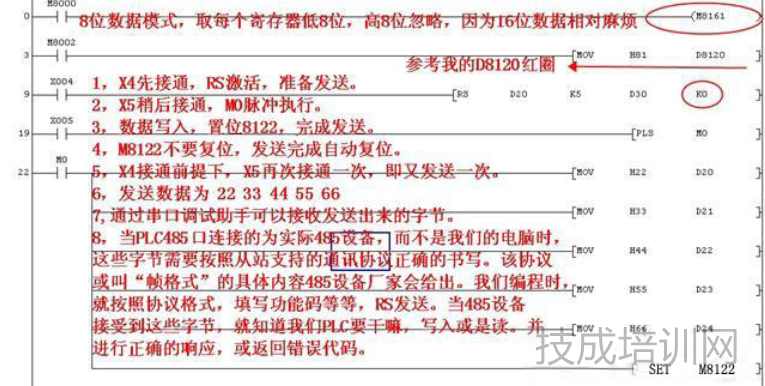

5、這些了解好之后，就開始做一個簡單的測試。PLC與電腦485連接。通過按鈕，驅動RS指令，發送字節。電腦端通過串口調試助手接收數據。PLC程序如下：

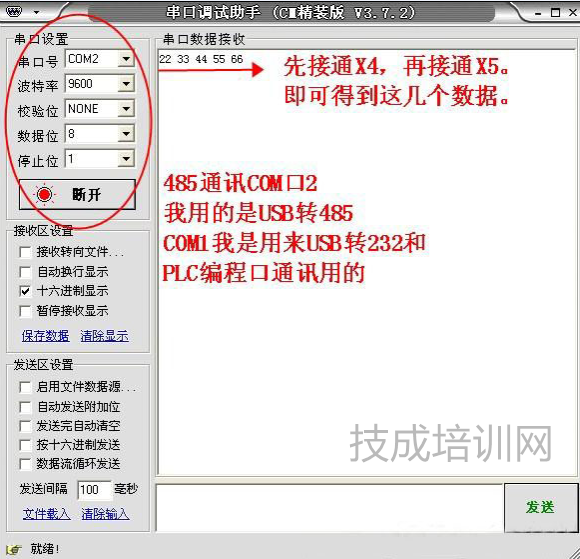

6、串口調試助手狀態如下：

7、再上兩幅實物圖。


做了這些，我覺得重要的是明白第五點，我圖中文字部分。了解RS指令到底是怎樣工作的，我們需要做什么準備。


作者：技成培訓網（陳勝）

版權為技成所有，未經同意盜取必究！
