前面介紹了利用GX Developer軟件對單流程結構的SFC編程方法，下面便以例圖來講解一下分支流程結構的SFC編程。這里介紹一下GX Developer中分支圖形的工具圖標。其圖標分為兩種，一種是生成線輸入圖標，從左往右依次是選擇性分支、并行性分支、選擇性匯合、并行性匯合、垂直線；另一種是劃線輸入圖標，從左往右依次是垂直線、選擇性分支、并行性分支、選擇性匯合、并行性匯合、劃線刪除。

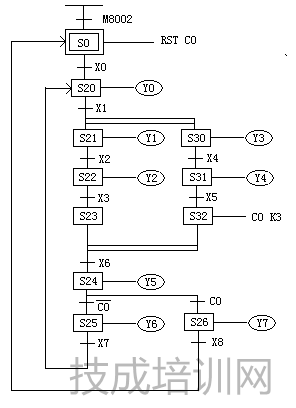

如圖1所示為一個含有分支流程的某控制系統的SFC程序。下面便以該SFC來講解在GX Developer中分支流程SFC的編輯。

圖1

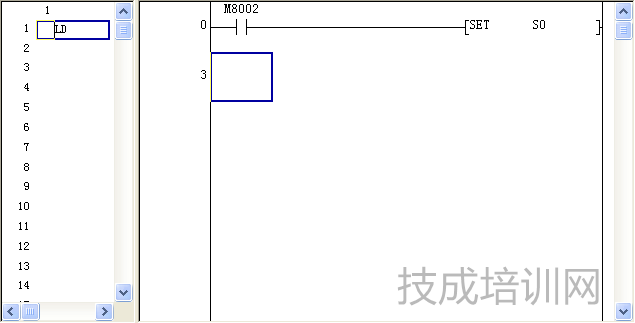

首先啟動GX developer軟件，設置方法同前面介紹的單流程結構的SFC編程，在此不贅述。本例中還是利用M8002作為啟動脈沖，在程序的塊梯形圖塊中輸入梯形圖，如圖2所示。

圖2

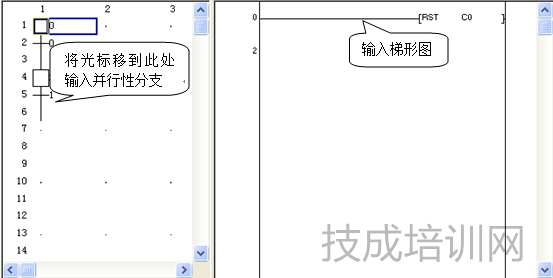

本例中初始狀態時有驅動輸出，要求復位C0，因此在SFC塊中，把光標移到初始狀態S0符號處，在右邊窗口中輸入梯形圖，如圖3所示。接下來的狀態轉移程序輸入以及狀態輸出驅動的輸入與前面介紹的單流程結構的SFC編程相同。

圖3

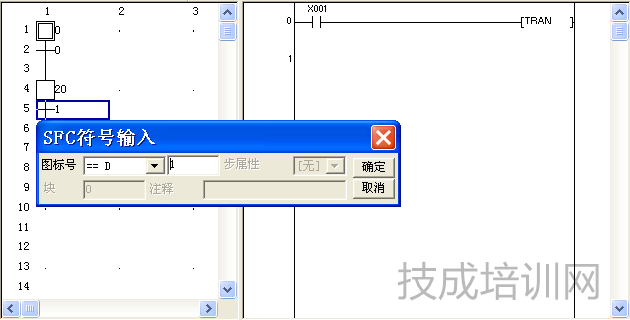

運行到X1為ON時程序開始分支，將光標移到轉移條件1方向線處，單擊工具欄中的并行性分支寫入按鈕或按F7快捷鍵輸入并行性分支，如圖4所示。

圖4

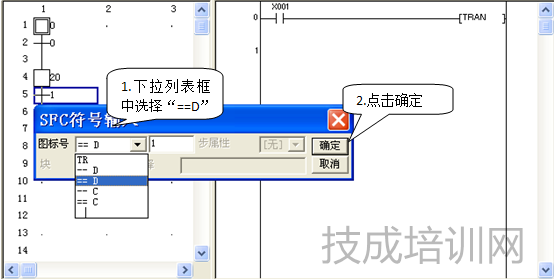

或者是雙擊轉移條件1彈出SFC符號輸入對話框，在圖標號下拉列表框中選擇第三行“==D”項，單擊確定按鈕，如圖5所示。在下拉列表中，“--D”代表選擇性分支，“==D”代表并行性分支，“--C”代表選擇性匯合，“==C”代表并行性匯合。

圖5

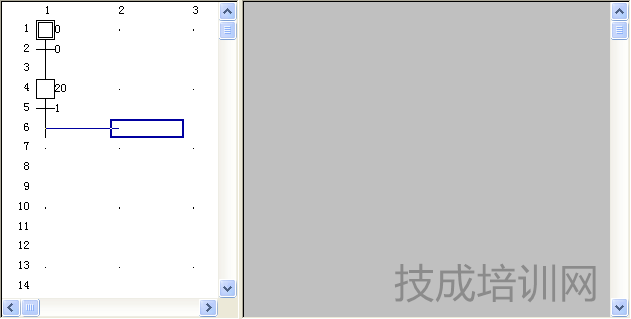

也可以采用另一種方法輸入，單擊工具欄中的并行性分支寫入按鈕或按ALT+F8快捷鍵，在光標處按住鼠標左鍵橫向拖動，直到出現一條細藍線，放開鼠標，這樣一條并行性分支線就被輸入，如圖6所示。注意：在用鼠標操作進行劃線寫入時，只有出現藍色細線時才可以放開鼠標，否則輸入失敗。

圖6

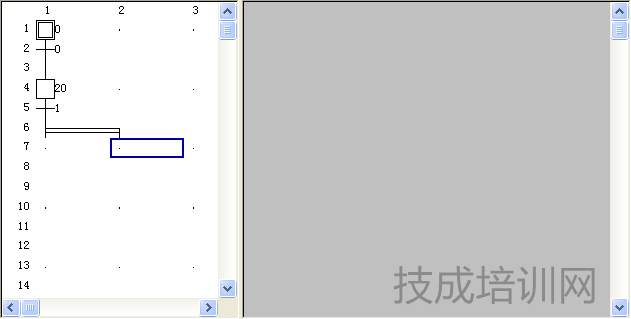

并行性分支線被輸入以后是如圖7所示的雙實線。

圖7

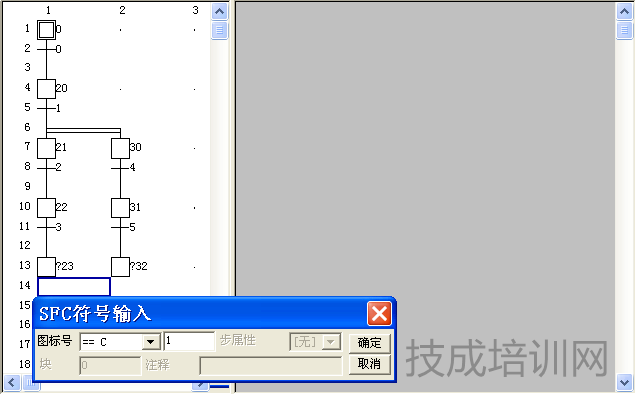

繼續輸入程序，接下來的狀態轉移程序輸入以及狀態輸出驅動的輸入與前面介紹的單流程結構的SFC編程相同（因此，程序后部分便不再對狀態轉移程序輸入以及狀態輸出驅動輸入，所以步序圖標號前面有問號（？））。直到進行并行性匯合，將光標移到狀態框下面處，單擊工具欄中的并行性匯合寫入按鈕或按F9快捷鍵，如圖8所示。

圖8

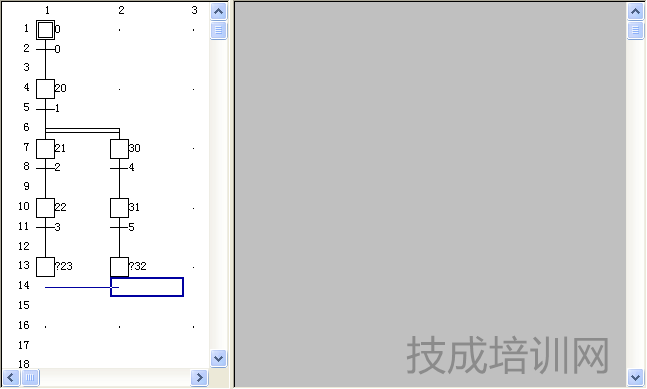

也可以采用另一種方法輸入，單擊工具欄中的并行性匯合寫入按鈕或按ALT+F10快捷鍵，操作方法同并行性分支劃線輸入。如圖9所示。

圖9

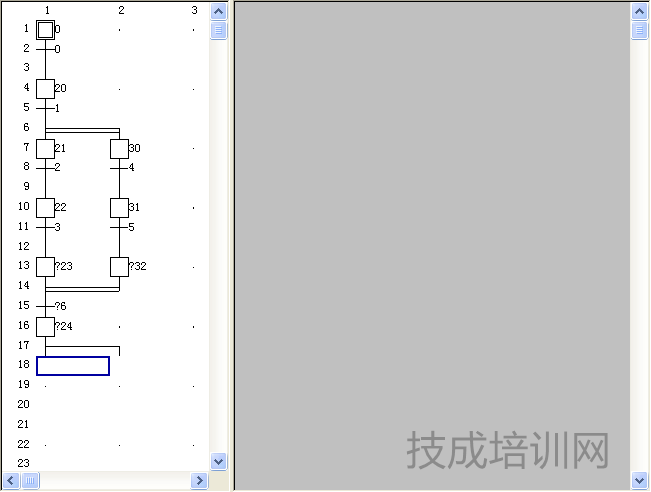

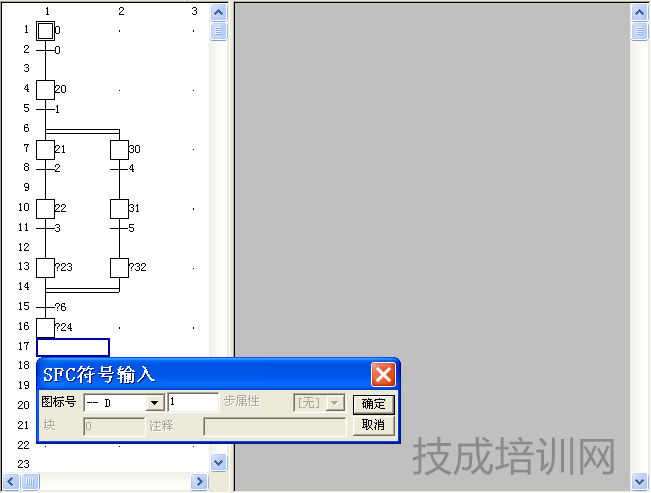

當兩條并行性分支匯合完畢后，又出現了選擇性分支。將光標移到狀態框下面空白處，單擊工具欄中的并行性分支寫入按鈕或按F6快捷鍵輸入，如圖10所示。

圖10

也可以采用另一種方法輸入，單擊工具欄中的選擇性匯合寫入按鈕或按ALT+F7快捷鍵，操作方法同并行性分支劃線輸入。選擇性分支線被輸入以后是如圖11所示的單實線。

圖11

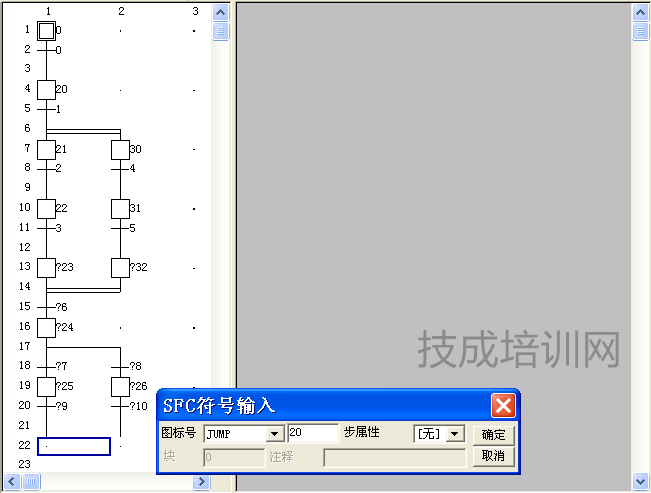

然后再繼續編寫程序，編寫方法與前面所述一致。直到出現跳轉循環，此時將光標移動到轉移方向線下面空白處，點擊工具欄中的按鈕或按F8快捷鍵，輸入目的標號，如圖12所示。

圖12

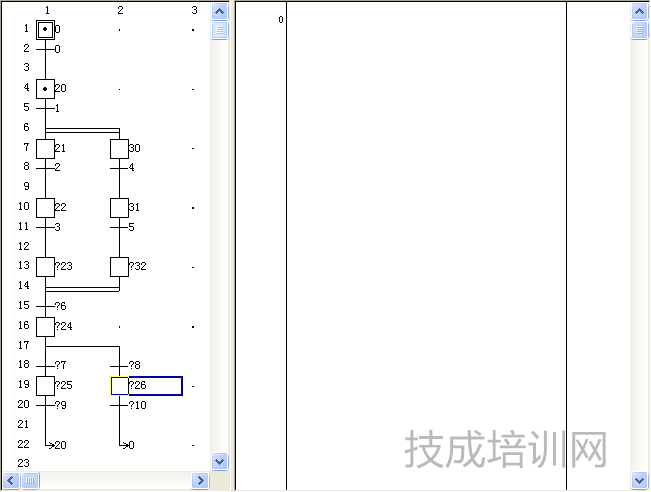

分別跳轉到S20，S0，這樣就完成了整個程序的輸入。如圖13所示。

圖13

作者：技成培訓網（蔡慧滎）

版權為技成所有，未經同意盜取必究！
