FX3UPLC輸入接線

唐琳 發布于2015-12-16 16:28 835 0 標簽：三菱,PLC,輸入接線

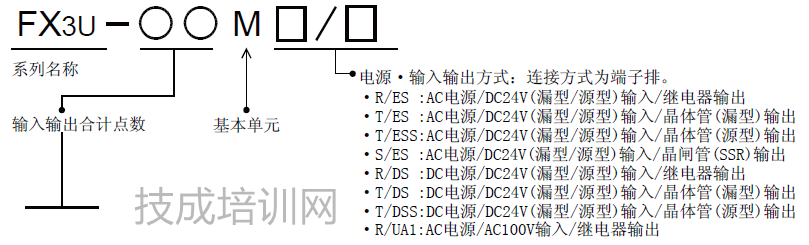

使用每一款PLC，我們都需要掌握其接線方式，知道PLC所接電源是多少，知道怎么把信號接入到PLC里面，怎么用PLC的輸出信號來控制負載，模擬量信號的輸入和輸出怎么接，等等我們都需要掌握，在了解接線方式前，我們需要先了解這個PLC的型號，清楚了型號后我們才能夠更好的來接線。如圖所示為FX3UPLC的型號說明


對應FX3U的PLC來說，他的輸入和輸出都可以分為源型和漏型兩種。

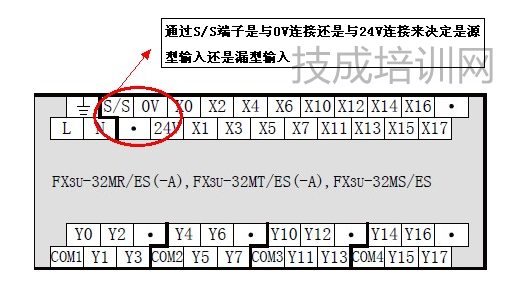

輸入接線端子如下圖所示：

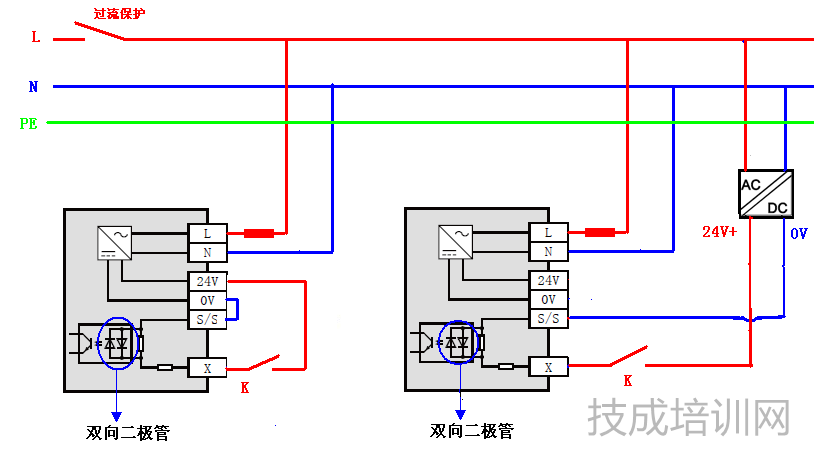

信號的輸入可以使用PLC上提供的24V電源作為電源也可以使用外部提供的24V電源作為電源供電。如圖所示：

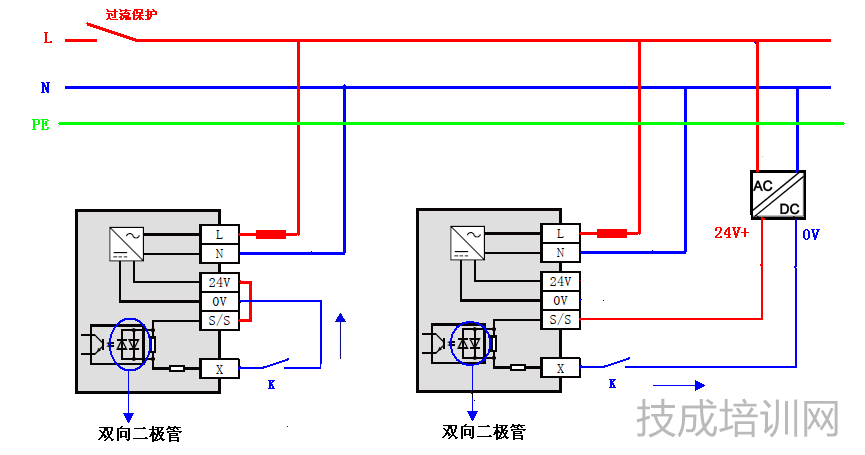

雙向二極管的作用就是用來實現PLC的源型和漏型輸入。如圖所示，當我們把輸入點X接到0V的時候，S/S接24V的時候，那么意味著信號時要從X端流出，從S/S端流入，對于三菱的PLC來說， 信號從X端流出，我們稱之為漏型接法，PLC里面的二極管就由右邊的這個二極管導通。反之，信號如果從X端流入，那么稱之為源型輸入法，PLC里面的二極管就由左邊的二極管導通。

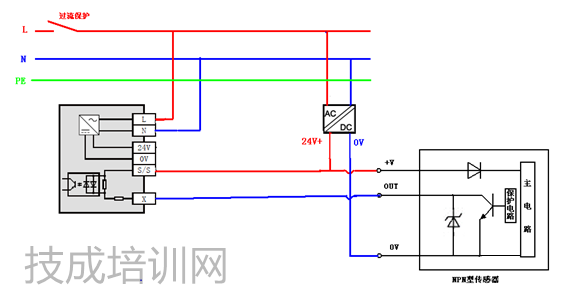

對于我們常用的開關信號的傳感器來講分為NPN和PNP，我們知道，NPN輸出的信號是低電平，而PNP輸出的信號是高電平，所以對于漏型的輸入來講，接的應該是NPN的傳感器，源型接的是PNP的傳感器。


源型接法：

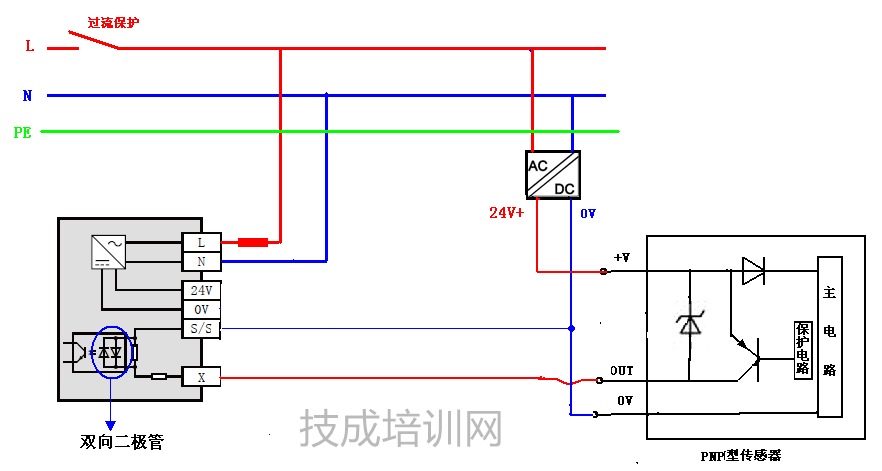

PNP型傳感器接線圖

作者：技成培訓網（曾鑫）
【本文為原創作品。未經同意，盜取必究！】
