步進電機的工作原理

林慧玲 發布于2015-02-27 16:14 21 0 標簽：步進電機

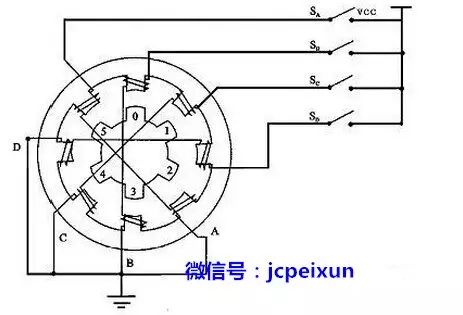

該步進電機為一四相步進電機，采用單極性直流電源供電。只要對步進電機的各相繞組按合適的時序通電，就能使步進電機步進轉動。圖1是該四相反應式 步進電機工作原理示意圖。

圖1 四相步進電機步進示意圖
開始時，開關SB接通電源，SA、SC、SD斷開，B相磁極和轉子0、3號齒對 齊，同時，轉子的

1、4號齒就和C、D相 繞組磁極產生錯齒，2、5號齒就和D、A相繞組磁極產生錯齒。 當開關SC接通電源，SB、SA、SD斷開時，由于C相繞組的磁力線和1、4號齒之間磁力線的作用，使轉子轉動，1、4號齒和C相繞組的磁極對齊。而0、3號齒和A、B相繞組產生錯齒，2、5號齒就和A、D相繞組磁極產生錯齒。依次類推，A、B、C、D

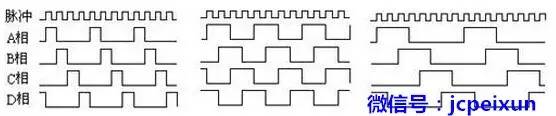

四相繞組輪流供電，則轉子會沿著A、B、C、D方向轉動。 四相步進電機按照通電順序的不同，可分為單四拍、雙四拍、八拍三種工作方式。單四拍與雙四拍的步距角相等，但單四拍的轉動力矩小。八拍工作方式的步距角是單四拍與雙四拍的一半，因此，八拍工作方式既可以保持較高的轉動力矩又可以提高控制精度。 單四拍、雙四拍與八拍工作方式的電源通電時序與波形分別如圖2.a、b、c所示：


a. 單四拍 b. 雙四拍 c八拍
51單片機驅動步進電機的方法。 驅動電壓12V，步進角為 7.5度 . 一圈 360 度 , 需要 48 個脈沖完成!!!

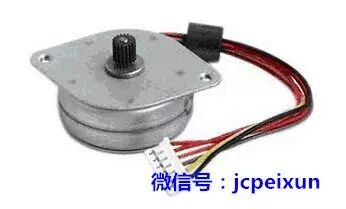

該步進電機有6根引線，排列次序如下：1:紅色、2:紅色、3:橙色、4:棕色、5:黃色、6:黑色。 采用51驅動ULN2003的方法進行驅動。


ULN2003的驅動直接用單片機系統的5V電壓，可能力矩不是很大，大家可自行加大驅動電壓到12V。

來源：互聯網　
