【跟著我一起來學習s7-200】08常用菜單工具

林慧玲 發布于2015-02-12 16:00 17 0 標簽：S7-200入門連載,PLC

昨天認識了STEP 7 Micro/WIN軟件的界面以及常用工具圖標，今天就再學習一下常用的菜單工具吧。

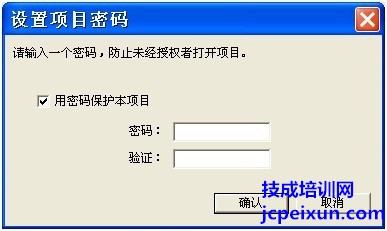

在菜單的“文件-設置密碼”，這里可以為項目文件設置密碼。
.jpg

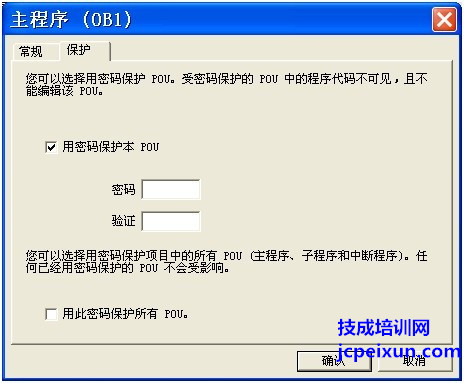

在菜單的“查看-屬性-保護”，這里可以用密碼保護POU。
.jpg
除此之外，在系統塊的“密碼”也可以設置權限。到這里就一共有三處可以設密了。對這個可以了解一下。
.jpg
在菜單的“文件-導入/導出”，這里主要是用于仿真。比如可以導出程序塊，保存為awl文件，再將此awl文件用于仿真軟件上。雖然西門子官方?jīng)]有提供仿真軟件，但是還是有流傳一些仿真軟件的。對于現階段手上沒有設備又想要學習一下的朋友可以找到我發的帖子《西門子s7-200仿真軟件下載》和《強大的s7-200模擬器（支持通信/模擬量）》進行下載使用。
.jpg
在菜單的“文件-新建庫/添加/刪除庫”，如其名稱所言，可以新建庫，添加或刪除庫。對于庫的操作，就留在后面再來學習。
在菜單的“查看”可以看到有STL，梯形圖和FBD，在這里可以進行編程語言的切換。比如在使用s7-200仿真軟件的時候，仿真軟件可能要求要切換到STL，再粘貼到仿真軟件里面，這就需要進行編程語言的切換了。
另外，在菜單的“查看”中有符號尋址和符號信息表。符號尋址選中與否可以用來切換是符號尋址還是絕對地址尋址，選中了的話，在程序每個地址旁邊會出現其符號名。選中了符號信息表的話，在程序下方會出現符號信息表。
在菜單的“PLC-信息”中，我們可以從中獲得PLC版本信息、掃描周期。出錯信息、模塊信息等。不過必須注意的是只有在電腦跟PLC通訊成功之后才能打開PLC信息的。
.jpg
在菜單的“PLC-實時時鐘”，可以為帶實時時鐘的CPU設置時間等信息，可以讀取PC或者是讀取PLC。
.jpg
另外，在菜單的“PLC-比較”中，可以將項目與PLC進行比較，比較的結果會提示出來，比較一致的會出現已通過，比較不一致的會出現紅色字符提示信息。
.jpg
以上就是一些可能會要用到的菜單工具，是我們需要學習一下的。這樣圖文展示出來，是不是容易理解些呢。
