S7-200自由口通信知識分享（6）

盧思敏發布于2017-08-21 15:11 934 0 標簽：S7-200

在上一篇的文章中，跟大家分享了自由口通信中，用消息定時器作為信息接收的結束條件的判斷過程，那么今天繼續跟大家分享另外一個用于消息的接收過程中判斷消息的結束條件 —— 字符定時器方式作為消息的結束條件的判斷。

我們從下面四個方面來說明字符定時器作為消息結束條件的判斷：

（1）字符定時器作為消息結束條件的判斷過程及在什么時候啟用字符定時器？

（2）如何設置PLC的消息接收時的結束判斷條件是字符定時器？

（3）字符定時器的定時時間應設置為多長？

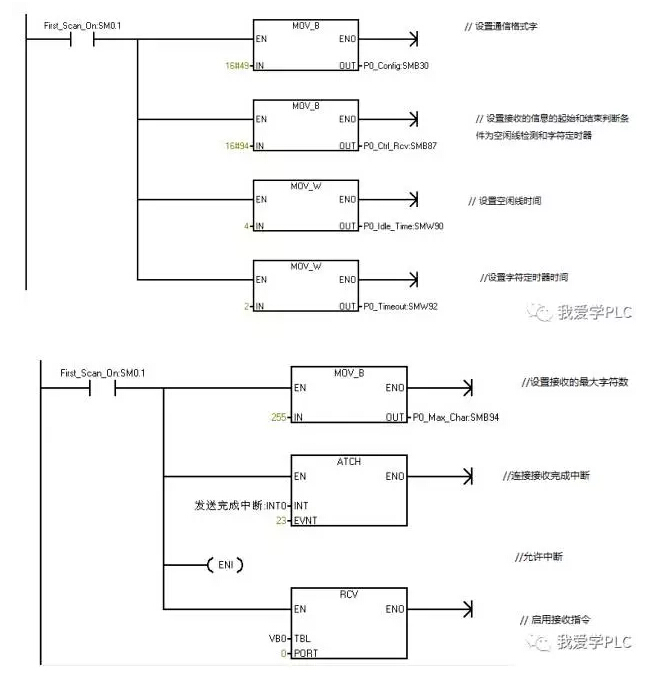

（4）使用字符定時器作為消息結束的條件時程序如何設計？

字符定時器作為消息結束條件的判斷過程及什么時候啟用字符定時器：

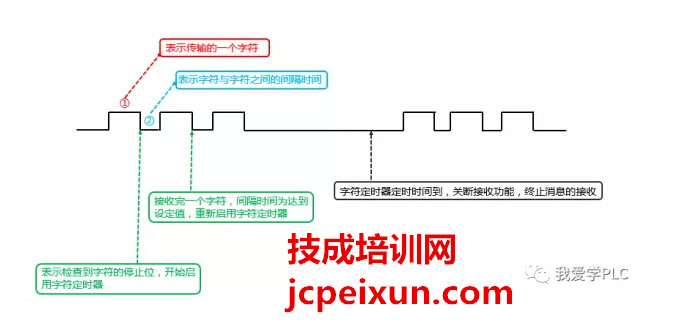

所謂的字符定時器是指字符之間的時間是指從一個字符結束（停止位）到下一個字符結束（停止位）測得的時間，就好比是兩個字符之間的間隔時間，只是這個時間包含了一個完整的字符，在一條完整的信息傳輸過程中，字符與字符間隔的時間比較短，所以我們可以設定一個字符間隔的時間，若超出這個時間，還未接收到下一個字符，就說明這條信息已經傳輸完成了。這個就是字符定時器的一個原理，如下圖所示：

如何設置PLC的消息接收時的結束條件是字符定時器

通過對控制字節的設置，可以告訴PLC接收功能中判斷消息的結束條件是以字符定時器作為消息的結束條件的判斷。

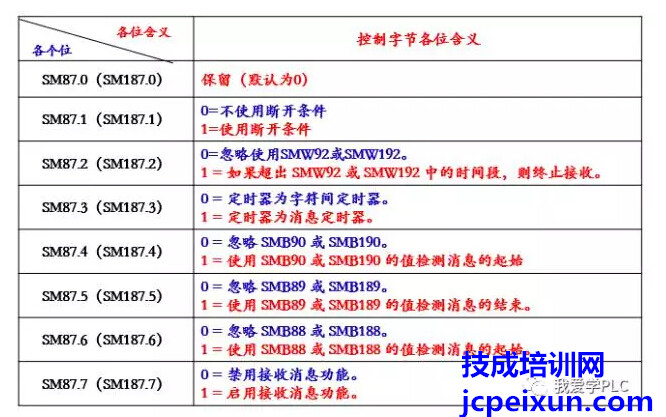

如上圖所示，我們需要告知PLC使用字符定時器作為消息的結束條件，我們需要設置控制字節中的SM87.2和SM87.3（以PORT0為例），要使用消息定時必須設置SM87.3=0，SM87.2=1.然后把字符定時器的定時時間設置到SMW92中。

字符定時器的定時時間應設置為多長

字符定時器的時間總是包含接收一個完整字符（起始位、數據位、奇偶校驗位和停止位）的時間，定時器的定時時間值必須設為大于以選定波特率傳輸一個字符所需的時間。假設一個字符加起始位，停止位，奇偶校驗位為，數據位，為11個bit位，波特率為9.6kbps。則傳輸一個字符的時間大概在1ms多點，所以我們可以把字符定時器的定時時間設置為2ms
