S7-200自由口通信知識分享（5）

盧思敏發布于2017-08-14 14:18 650 0 標簽：S7-200

在前面主要跟大家分享了下自由口通信中的一些基本概念，使用的指令及自由口通信的接收功能中如何進行消息起始的判斷，那么今天跟大家分享下自由口通信中使用接收功能接收信息時，如果進行消息結束條件的判斷。因?yàn)橹挥挟?dāng)PLC接收到結束條件時 ，PLC才會認為是消息接收完成，此時才會關斷PLC端口的接收功能，同時產生一個接收完成中斷。

在自由口通信接收功能中，消息結束條件的判斷，主要會用三種方式：

種方式使用結束符作為消息的結束判斷（若有特定的結束符的時候，可以使用結束符作為消息的結束條件判斷）。

第二種，使用消息定時器作為消息的結束條件判斷。

第三種，通過字符定時器作為消息結束條件的判斷。

對于種通過結束符作為消息的結束判斷，在自由口通信知識分享（3）這篇文章中已經有跟大家提到過，今天我們主要說說第二種的消息結束判斷方式——消息定時器作為消息的結束判斷條件。這里主要跟大家分享下消息定時器用于判斷消息結束的過程已經如何使用。

消息定時器判斷消息結束的過程：

所謂的消息定時器，并不是說需要編程人員去編寫一個定時的程序來做判斷，而是PLC自動會去做判斷，跟我們?cè)谇懊嬉黄恼轮刑岬降目臻e線時間的檢查一樣的道理。

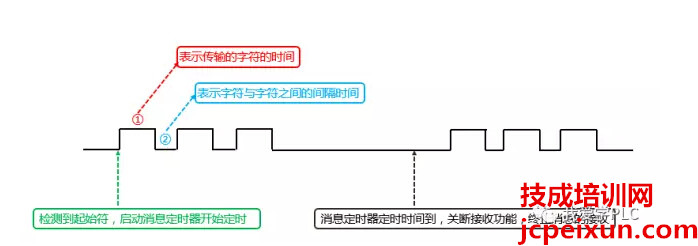

若設定了消息的結束判斷條件為消息定時器，PLC會在消息的起始條件滿足后，開始計時，當計時時間到后，關斷接收功能，這段計時的時間就是消息定時器定時的時間，如下圖所示：

當消息起始條件滿足后，PLC會開始進行字符的接收，并把接收到的字符存儲到接收緩沖區中，同時啟動消息定時器，開始檢查消息定時器的條件，在消息定時器所規定的時間還沒有到時，接收到的字符都會存入到接收緩沖區中，當消息定時器設定的定時時間到后，PLC會關斷接收功能，終止接收，消息定時器時間到后，發送過來的字符，PLC不進行接收。

如果把這個接收過程比喻成我們?nèi)伺c人交流，例如，A在給Ｂ匯報一件事情，這一件事情的內容，就是我們通信中的信息，當Ａ開始匯報的時候，按照預算，這個匯報多十分鐘，可以匯報完，那如果給Ａ十五分鐘的時間做匯報，能否匯報完呢？答案當然是肯定的。而消息定時器，就是類似于這種原理。

在這里面有　兩個三個條件需要我們?nèi)ピO(shè)置，首先，如何告訴PLC是消息定時器？其次，在什么時候開始計時？后，定時器的時間長度如何設置，設置到哪里？設置多長時間合適？

如何告訴PLC使用消息定時器作為消息的結束條件判斷：

通過對控制字節的設置，可以告訴PLC接收功能中判斷消息的結束條件是以消息定時器作為消息的結束條件的判斷。

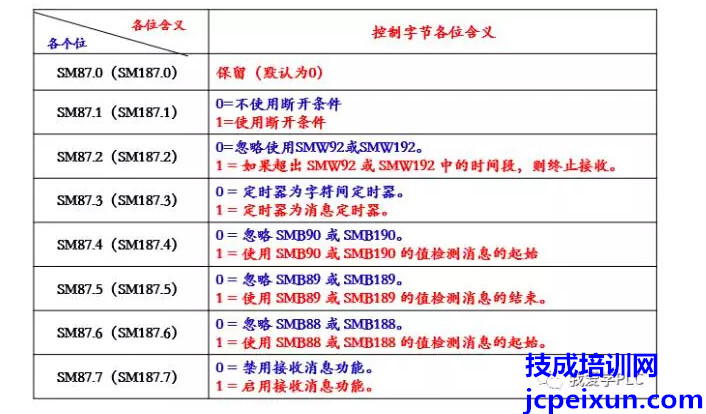

如上圖所示，我們需要告知PLC使用消息定時器作為消息的結束條件，我們需要設置控制字節中的SM87.2和SM87.3（以PORT0為例），要使用消息定時必須設置SM87.3=1，SM87.2=1.

什么時候開始啟用消息定時計數：

消息定時器的啟動，需要配合起始條件來實現，當消息的起始條件滿足后，CPU會自動啟動消息定時器。

定時器的時間長度如何設置，設置多長時間合適？

通常，指定一個從消息開始算起的允許接收消息的大時間。消息定時器的典型值約為在選定波特率下接收長消息所需時間值的 1.5 倍。當然在使用的過程中，并不一定按照這么嚴格的計算，有可能會超過1.5倍的時間長度。假設一個字符加起始位，停止位，奇偶校驗位為，數據位，為11個bit位，波特率為9.6kbps。則接受10個字符的時間需要的長度，我們可以設置為20ms。

時間計算出來后，如何設置?設置到哪里呢? PLC有提供系統存儲器用于設定消息定時的定時時間長度，對于port0來講，我們需要把時間存儲到SMW92這個系統存儲器中，可以使用傳送指令把20傳送到SMW92中。
