西門子S7-200系列PLC的MODBUS通信功能（三）

盧思敏 發布于2017-06-05 14:10 18 0 標簽：S7-200

學工控技術，拿10萬年薪

點下面注冊
馬上注冊，免費學習plc視頻教程
馬上注冊，免費學習超過100課時視頻教程，免費下載海量學習資料


在上一篇的文章中，我們提到S7-200SMART系列PLC中modbus庫指令的意思，這一篇文章中，我們就來簡單的說一下這些指令的應用，如何使用這個指令來搭建一個MODBUS通信的框架程序。



我們以一個簡單的例子來說，在技成的西門子學習箱中，配有一個海普蒙特HD09的單相變頻器以及S7-200SMART系列的PLC，我們通過這個200SMART系列的PLC以modbus  RTU的通信協議，來實現對變頻器的運行控制、修改運行頻率控制，以及讀取一些參數的通信功能。學習箱如圖所示：

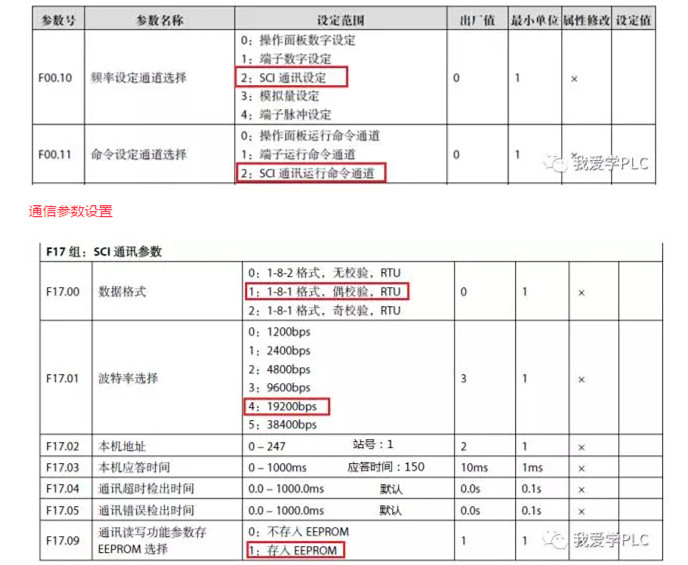

要完成這個控制，首先需要對變頻器中的參數進行設置，主要設置變頻器中的控制命令的來源，運行頻率的來源 ，及相應的通信參數（參數的設置查看變頻器的說明書）在這里主要設置的參數如下圖所示：


命令源選擇：

參數設置好后，可以進行PLC程序的設計，如下所示：

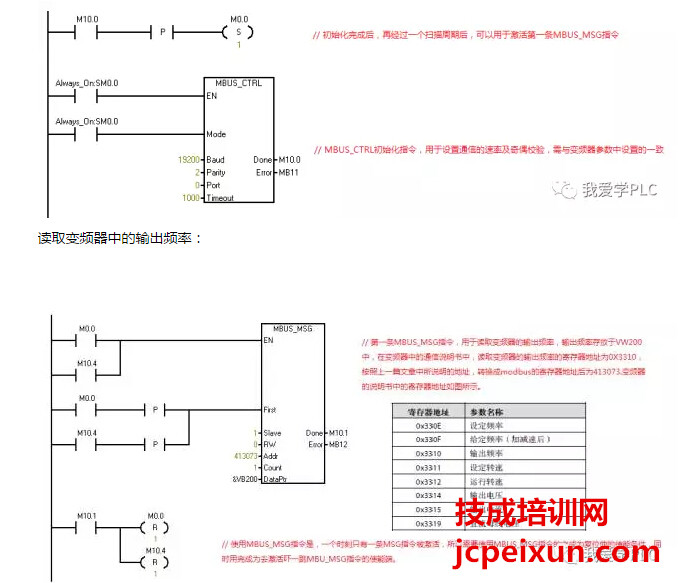

初始化程序：

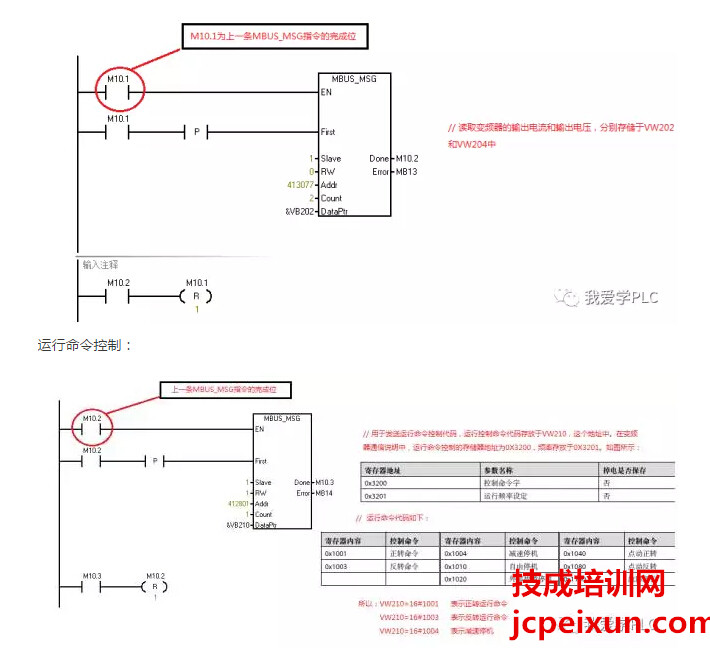

讀取輸出電壓、輸出電流：

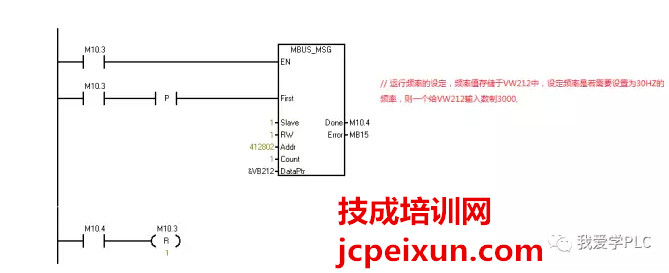

修改頻率：



后一條MBUS_MSG指令的使能條件用于激活條MBUS_MSG的使能，使其能夠循環進行執行。

此程序為一個結構框架程序，僅供參考，如有不對之處請指正。


作者：技成培訓網（曾鑫）

本文版權為技成所有，未經同意，盜取必究！
