這段時間經常有學員問有關于S7-200系列PLC的MODBUS通信的問題，所以今天就寫一遍文章，來跟大家聊聊S7-200系列PLC的MODBUS的通信功能如何使用。

MODBUS通信協議概述：

MODBUS協議是一個通用的協議，在很多智能設備上都支持這個通信協議，如變頻器，智能溫控儀表等都支持MODBUS通信協議。

MODBUS通信協議有具有串行鏈路上的MODBUS ASCAII通信和MODBUS RTU通信，也有基于TCP/IP上的 MODBUS TCP通信。這里我們主要介紹基于串行鏈路上的MODBUS RTU的通信。

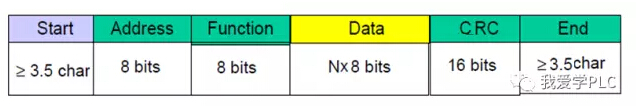

MODBUS RTU的信息幀格式：

Start：起始碼，表示的是一個信息幀的開頭，MODBUS RTU通信，使用時間來作為信息幀的開頭，主要是檢測傳輸線上的空閑的時間，長度為3.5個字符時長，一個字符的長度跟數據位， 停止位、起始位、奇偶校驗位，波特率有關。

Address：地址碼（一個字節），表示的是從站的站號，從站站號有從站設備給定或是設置，如變頻器，可以在變頻器參數中設置變頻器的站號。

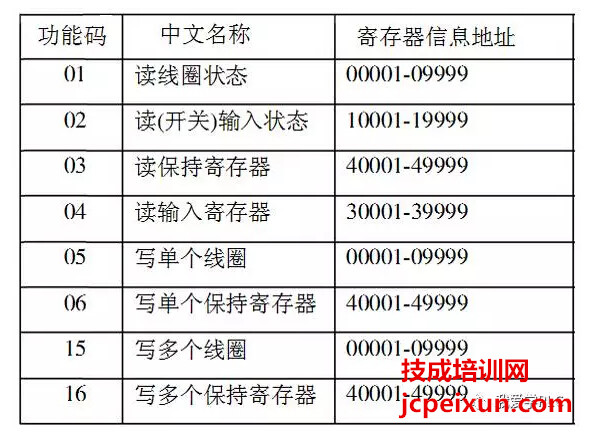

Function：功能碼（一個字節），描述對從站的讀寫操作，是對從站讀取數據，還是寫入數據到從站，常見功能碼如下圖所示：

Data：數據區（N個字節），數據區主要有兩部分構成，一部分稱為數據區的地址，一部分稱為數據區的內容，如需要控制變頻器的運行，則變頻器的運行代碼稱為數據區內容，運行代碼需要寫入的地方稱為數據區地址。

CRC：校驗碼（2字節），對從站號到數據區的數據進行CRC校驗，可以參考前面一篇對于CRC校驗程序設計的內容介紹。

End：結束碼，與起始碼一樣，也是通過時間進行判斷。

接下來，我們以西門子S7-200SMART系列的PLC與深圳的海普蒙特的變頻器為例，來說明使用MODBUS的通信方式來控制變頻器的運行，頻率的修改，及讀取一些參數的程序

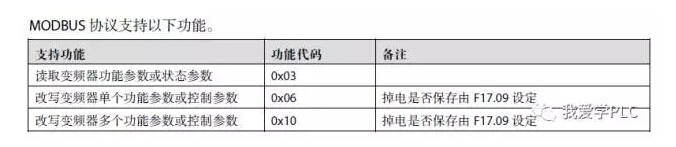

首先，我們需要熟悉變頻器說明書上所描述的通信的內容，從說明書上顯示支持的功能碼為03,06，和16這三種功能碼（注意0X10表示的是16進制數10）：

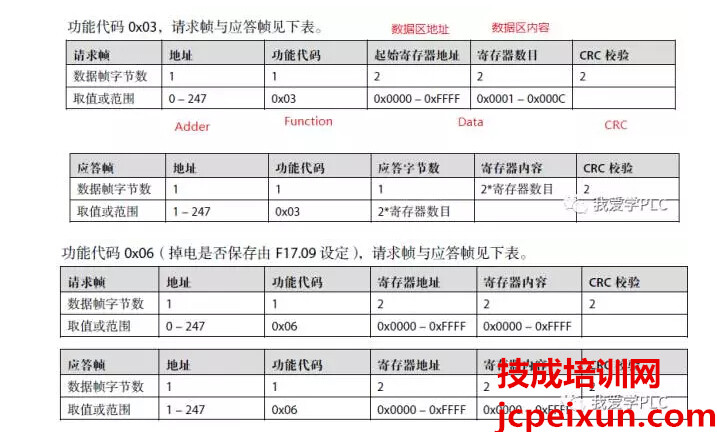

提供的信息幀格式為：

例如：運行命令控制，地址位十六進制數的3200，往地址3200中寫入不同的代碼表示不同的控制命令，如下圖所示

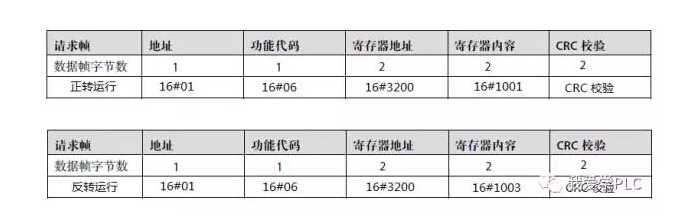

根據以上內容，我們可以寫出控制變頻器運行的信息幀的格式，假設變頻器的站號設置為1，則可以得出如下圖所示的信息幀的格式。

其他的命令的信息幀格式，參考變頻器說明書，以相同的方式可以寫出。

信息幀的格式出來后，PLC那邊可以按照信息幀的格式準備數據發送給變頻器，下一篇文章中，我主要講講PLC那邊的用于發送這些數據的指令。
