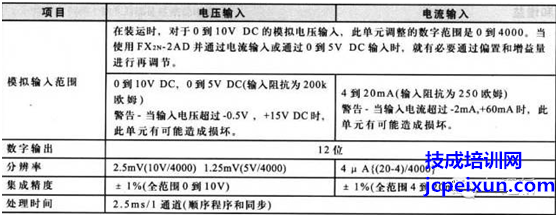

在2AD模塊中，支持0-5V、0-10V電壓輸入，4-20mA電流輸入。

關于數字輸出表示數值范圍，我們所用到的范圍是0到4000，而12個位為1的狀態大值為4095，為了方便計算，所以寫成0-4000的范圍。

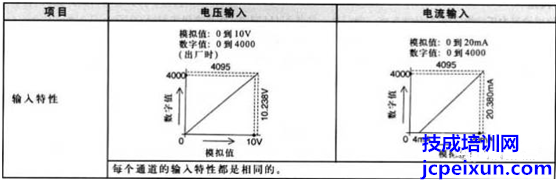

標定：

標定是指標準的輸入范圍，在正常情況下所對應的模擬量數值

BFM#緩存存儲器和數據寄存器一樣，為16位字元件，一個緩存存儲器有16個位

BFM#0

BFM#0：表示由BFM#17緩存存儲器指定的通道輸入數據當前值存儲地址（低八位），當前值會以二進制數的方式進行存儲。

BFM#1

BFM#1：表示輸入數據當前值的高4位數據存儲地址，同樣會以二進制數形式進行存儲

BFM#17

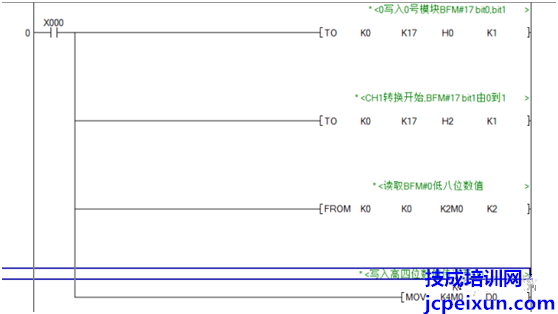

BFM#17：此緩存存儲器可以選擇通道，也能做模數轉換開始，主要注意當中的bit位的狀態；

bit0位是選擇通道用的：

當bit0位位狀態為0時，表示選擇通道1（CH1）進行模擬量數據輸入；

當bit0位位狀態為1時，表示選擇通道2（CH2）進行模擬量數據輸入；

bit1位是選擇模數轉換開始用的

當bit1位為狀態由0到1時，A模擬量轉D數字量過程開始

作者：技成培訓網（楊遇橋）

本文版權為技成所有，未經同意，盜取必究！
