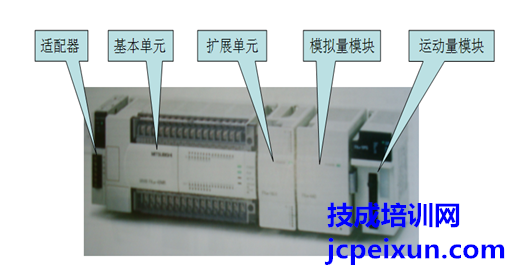

三菱FX2N PLC是一個大家族，除了基本單元和擴展單元外。還有許多特殊模塊。而FX2N PLC的強大功能就是這個大家族的成員互相配合共同完成的。

FX2N PLC系列的家族單元組成如下：

1、基本單元

這是FX2N PLC的核心單元，由FX2N所組成的PLC控制系統中基本單元是必不可少的?；締卧且粋€(gè)整體式PLC，由CPU，I/O接口及電源組成?？芍苯佑糜谶壿嬁刂?。其I/O點數從16—128點，輸入，輸出各占一半，輸出類型有繼電器輸出，晶體管輸出和雙向晶閘管輸出。三菱還為某些特殊需要開發了一些特殊品種的PLC。

FX2N基本單元產品規格如下表所示：

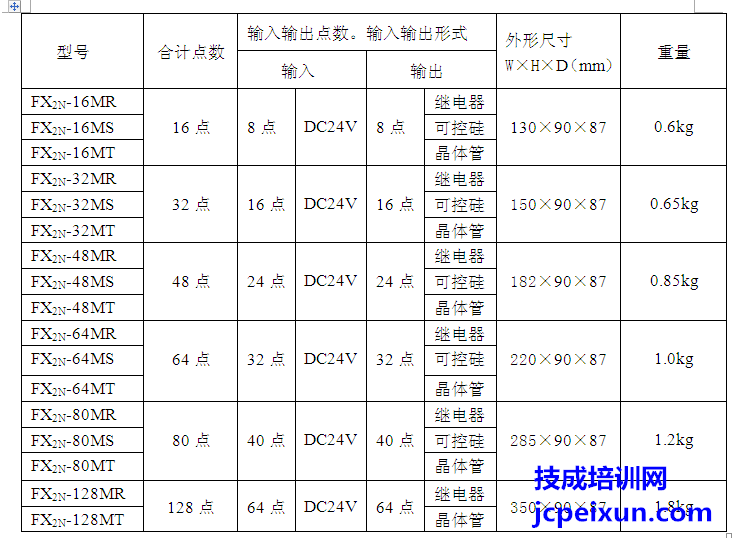

1)、AC電源，DC輸入型

AC電源。DC輸入型的基本單元有6種（17個機型），內置DC24V傳感器用供電電源（32點以下：250mA，48點以下：460mA）

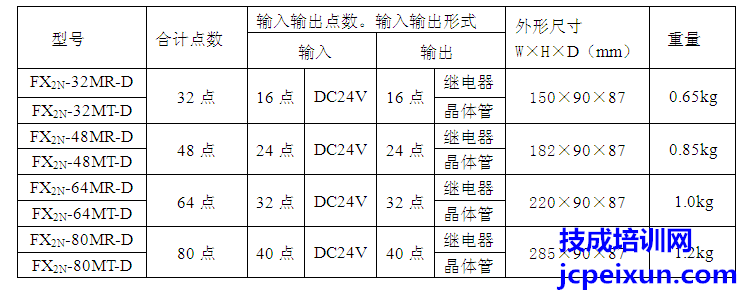

2)、DC電源，DC輸入型

DC電源.DC輸入型的基本單元有4種（8個機型）。

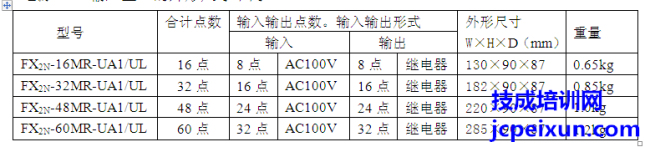

3)、AC電源，AC輸入型

AC電源。DC輸入型的基本單元有4種，與“AC電源。DC輸入型”以及“DC電源。DC輸入型”的外形尺寸不同。

2、擴展單元

擴展單元是指當基本單元的輸入，輸出點不夠時，用增加擴展單元來滿足所需要的I/O點數。擴展單元分兩種類型，一種是混合式擴展單元。它同時擴展了輸入和輸出，和基本單元一樣其內部帶有電源模塊。另一種是單擴展輸入點或單擴展輸出點，本身不帶有電源模塊，由基本單元提供電源或另加DC電源。有時把這種擴展單元稱做擴展模塊。

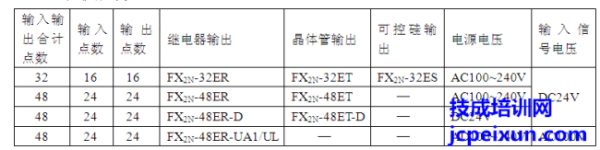

1) 擴展單元

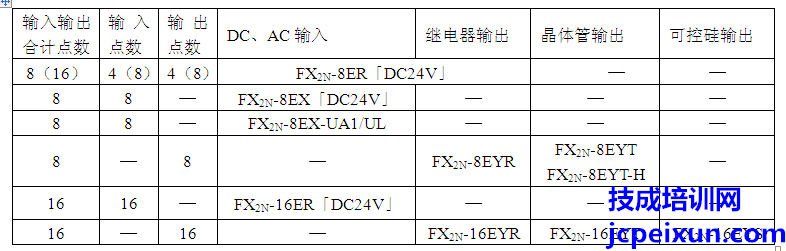

2)擴展模塊

* FX2N-48ER的有效點數和占用點數有誤差。表中（）內的是占用點數，與有效點數的差值為空。

* 對選擇的擴展設備做選型計算時，請按照輸入8點、輸出8點計算。

3、特殊模塊

FX2N為了能夠在模擬量控制，運動量控制和通信控制中的運用，專門開發了一系列的特殊模塊，與基本單元相配合來進行上述控制。

特殊模塊有：模擬量模塊、脈沖計數模塊、運動量模塊、定位模塊和通信模塊等。由于我們的課程不涉及這方面的內容。所以我們也不作進一步的介紹。

某些特殊模塊。做成板卡型式，這種做成板卡形式的特殊模塊，又叫做特殊單元，功能擴展板，特殊適配器等。

4、存儲器盒

又叫功能擴展存儲器，FX2N的基本單元程序容量是2K步。如果所編制的程序較長或數據量太大，當2K步不夠時可以多增加到16K步的存儲器容量。當然，一般情況下，2K步的存儲容量是夠用的，存儲器盒式作為附件另外加裝的。
