《三菱FX PLC編程與應用入門》
3.3.1、輸入繼電器X與輸出繼電器Y
X,Y是PLC的輸入口電路和輸出口電路軟元件的表示,它們是由電子電路和存儲器所組成的。從物理結構講,它們不是繼電器結構。但是由于PLC的設計初衷是為了代替繼電器控制系統,許多名詞考慮到工程技術人員的習慣,仍借用了繼電器控制系統中經常使用的名稱,如母線,能流,繼電器等。這樣,我們就把位元件叫做繼電器。
輸入繼電器X是PLC接受外部開關量信號的一種等效電路表示??梢赃@樣理解,輸入繼電器X有線圈,有常開和常閉觸點,而其線圈是否接通,但完全由外部所連接的開關量信號控制,當外部開關ON時,X接通,其相應的觸點動作,常開動合,常閉動斷,反之亦然,如下圖所示。
實際上X的所謂線圈只是對應的輸入映像寄存器。當外部開關ON時,寄存器狀態為“1”,反之為“0”。因此,在梯形圖中是不允許出現輸入繼電器X的線圈。這是和繼電控制系統的不同點。輸入繼電器的觸點,動作只能由外部開關控制信號驅動,但其觸點的數量(常開和常閉)是可以無限制取用的。在梯形圖可以反復取其常開、常閉觸點使用,這又是與繼電器控制系統的另一個不同點。若前所述,根據PLC的掃描工作原理,PLC只是在每一個掃描周期開始讀取外部開關信號。因此輸入信號的ON或OFF的持續時間必須大于PLC的掃描周期,否則會丟失輸入信號。

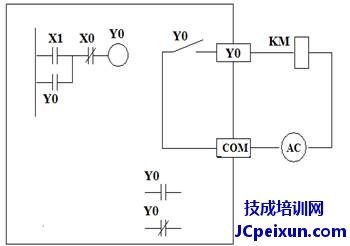

輸出繼電器Y是PLC內部輸出信號控制外部負載的一種等效電路表示。如下圖所示。
可以這樣理解,輸出繼電器Y是一個受控的開關,其斷開和接通均由程序來控制,因此在梯形圖中必須出現輸出繼電器線圈,才能控制其相應的外部負載。對外僅被看做是一個無源的開關,所以要驅動外部負載,還必須外接電源。
輸出繼電器的初始狀態為斷開狀態。只有當程序中相應線圈被驅動時,才轉為接通狀態。和輸入繼電器一樣,其內部的觸點可以無限制地多次取用。
在FX2N中,只有輸入繼電器和輸出繼電器的編址方式采用八進制(已在前面介紹過)而其他的編程元件均采用十進制編址。
