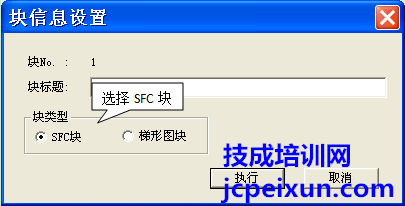

然后在“塊列表窗口”雙擊第1塊，在彈出的“塊信息設置”對話框中，塊類型一欄中選擇SFC塊，如圖7所示。單擊“執行”按鈕，彈出“SFC程序編輯窗口”，如圖8所示。

圖7 塊信息設置

圖8 SFC程序編輯窗口

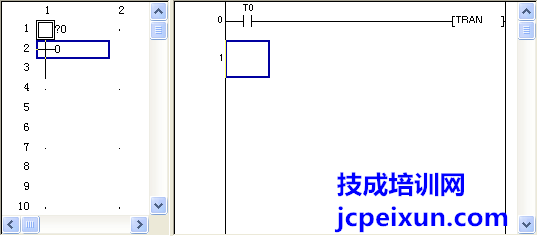

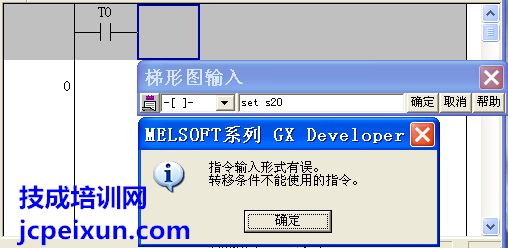

對于轉移條件的編輯，在“SFC程序編輯窗口”將光標移到個轉移條件符號處并單擊，在右側將出現梯形圖編輯窗口，在此中輸入狀態轉移的梯形圖。在SFC程序中，所有的轉移都用TRAN表示，不可以采用SET＋S□語句表示，否則將告知出錯，這一點請注意。如圖9、10所示。需注意的是，每編輯完一個條件后應按F4快捷鍵轉換，轉換后梯形圖則由原來的灰色變成亮白色，完成轉換后再看SFC程序編輯窗口中的問號（？）會消失。

圖9 狀態轉移的梯形圖編輯

圖10 出錯信息

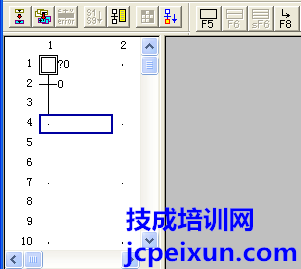

對于一般狀態的編輯，在左側的SFC程序編輯區中把光標下移到方線底端，按工具欄中的工具按鈕或 按F5快捷鍵，如圖11所示，彈出“SFC符號輸入”對話框，如圖12所示。

圖11

圖12 SFC符號輸入

然后輸入步序標號后點擊確定，這時光標將自動向下移動。如圖13所示。

圖13

另外，SFC程序在執行過程中，無一例外的會出現返回或跳轉的編輯問題。因此要在SFC程序中出現跳轉符號，輸入方法是：把光標移到方向線的下端，按F8快捷鍵或者點擊按鈕，在彈出的對話框中填入要跳轉到的目的地步序號，然后單擊確定按鈕。如圖14所示。

圖14 SFC符號輸入

當輸入完跳轉符號后，在SFC編輯窗口中我們將會看到，在有跳轉返回指向的步序符號方框圖中多出一個小黑點兒，這說明此工序步是跳轉返回的目標步。如圖15所示。

圖15 跳轉返回

當所有SFC程序編輯完后，我們可點擊變換按鈕進行SFC程序的變換（編譯），如果在變換時彈出了塊信息設置對話框，可不用理會，直接點擊執行按鈕即可。經過變換后的程序如果成功，就可以進行仿真實驗或?qū)懭?/span>PLC進行調試了。

小結：以上介紹了單流程的SFC程序的編制方法，需要強調的是兩點：（1）在SFC程序中仍然需要進行梯形圖的設計；（2）SFC程序中所有的狀態轉移需用TRAN表示。
