S7-200 SMART PLC數字量的輸入接線

林慧玲 發布于2016-05-26 10:18 24 0 標簽：S7-200 SMART

1、S7-200 SMART PLC數字量的輸入接線

關于PLC的數字量輸入和輸出接線，首先我提一個學習方法建議，學習這部分內容首先必須要了解PLC的一個數字量輸入輸出功能，然后根據它的功能再去了解熟悉掌握它的一個硬件結構及接線，那么下面我們首先講解一下SMART PLC的一個輸入功能及它的一個硬件接線。

其實關于數字量的輸入，從字面意思來理解，既然它叫做數字量，無疑就是開和關兩種狀態，所以這里的輸入其實就相當于我們電工當中常講的一個開關，要么接通，要么斷開，當外圍采集到的開關信號給到PLC以后，PLC經過一系列的處理，再給到我們的CPU,CPU后處理完畢以后就會執行我們的一個用戶程序；在我們程序里面，這些開關呢用常開或常閉來表示，其實就相當于我們繼電器控制里面的常開常閉點，所以我們大家在學習的時候把它按照繼電器控制里面的電路來理解去學習會更容易理解和掌握這些內容。

2、S7-200 SMART PLC的輸入信號的分類
下面我們講解一下PLC的輸入信號，那么PLC的輸入信號有哪幾種呢？在這里，我首先強調一下，其實這部分的內容呢是相對于我們外圍的一些開關來講的，這部分的內容呢其實是對我們今后所用開關的一個選型來涉及到的，大家知道，我們常用的外圍開關有兩種，一種是本身需要電源的，一種是不需要電源的，那么這里關于這兩種類型的開關我們就給它定義為有源信號和無源信號，所以對于PLC的輸入信號來講，它有兩種，一種是有源信號，一種是無源信號。

那么下面我們看一下200 SMART PLC的無源信號輸入的接線，在學習這個內容之前，我們必須要了解它的輸入電路，大家請看下圖：
西門子200 SMART PLC內部輸入電路圖如圖所示：

3、S7-200 SMART PLC無源信號輸入的接線

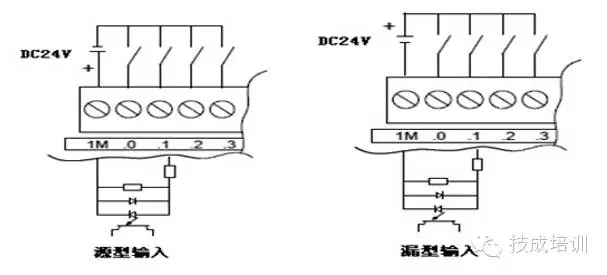

通過上述的講解，相信大家現在對PLC的一個輸入有了一個比較深的認識和了解，其實對于無源開關來講，PLC輸入的兩種方式都可以去接：具體接線方式大家可以看一下 ，下面這張圖：

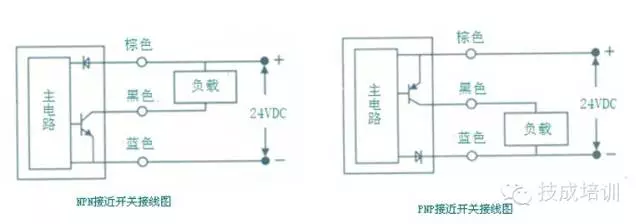

那么對于有源信號來講，它的輸入接線的方式是根據外部傳感器開關來確定的，大家根據實際的一個選型去確定哪一種接法，那么下圖是兩種傳感器類型開關的接法，大家可以看一下：

4、S7-200 SMART PLC的輸出接線說明：

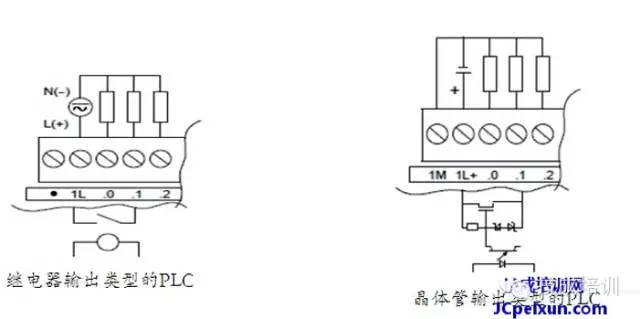

S7-200SMART PLC的輸出類型分為繼電器輸出，晶體管輸出兩種類型的，它的功能呢主要用于接中間繼電器的線圈，指示燈，蜂鳴器，步進驅動器，伺服驅動器等。它的接線如下圖所示：


作者：技成培訓網（楊存世 ）
