我們在使用觸摸屏的時候因為畫面大小或是功能的關系，我們不可能把所有的信息都放在同一個畫面來進行完成，我們需要分放到多個畫面上來完成。那么必然需要使用到畫面切換功能來進行切換，比如說手動畫畫、自動畫面、主畫面，這三者之間需要相互的進行切換。那么在三菱觸摸屏中如何進行畫面切換呢？

總體來講常用的畫面切換功能可能有下面兩種形式：

種通過在觸摸屏上建立畫面切換開關按鈕來對畫面進行切換。

第二種通過外部信號的觸發來對觸摸屏上的顯示畫面進行切換。

在觸摸屏上做畫面切換開關按鈕可以通過兩種方法來做：

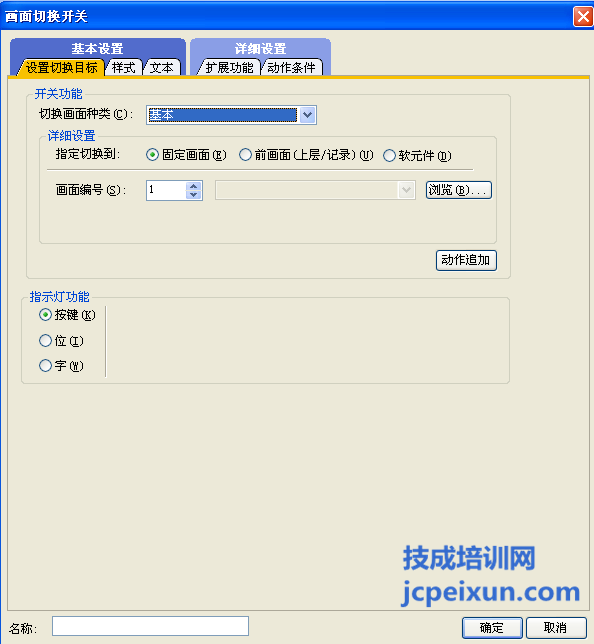

（1）點擊軟件上的“對象”——“開關”——“畫面切換開關”然后在畫面上拖動一個開關出來，雙擊這個開關進行組態如圖所示：

首先我們需要組態切換畫面的類型，是切換為基本畫面還是切換為窗口畫面，然后在詳細畫面設置的時候指定需要切換到的畫面，可以直接切換為固定畫面，在畫面編號里面設定需要切換到的畫面編號，或者也可以點擊旁邊的瀏覽按鈕選擇里面需要切換到的畫面。

(2)通過字開關的方式來實現畫面切換。

字開關的作用，當按下字開關后，可以給相應的存儲器設置你需要設置的數字。那么我們可以通過字開關，把畫面編號的數字設置到存儲畫面編號的寄存器里面。

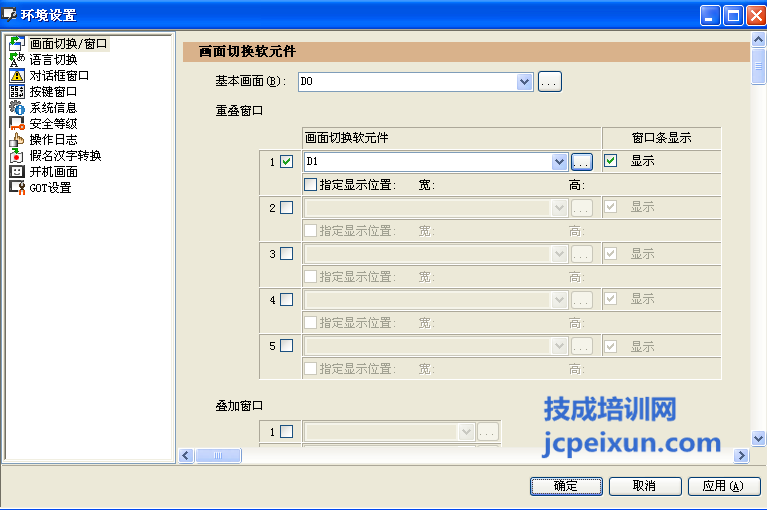

點擊軟件上的“公共設置”——“GOT環境設置”——“畫面切換窗口”如圖所示：

我們在這里面可以指定存儲畫面編號的寄存器，比如說這里存儲基本畫面的編號的存儲器為D0，存儲窗口畫面編號的寄存器為D1.

那么我們只需要使用字開關把畫面編號寫到這個存儲器里面就可以了，比如說把2寫入到D0里面。那么就可以切換到編號為2的畫面。

第二種，通過外部信號對畫面的切換

這種切換方式與使用字開關進行畫面切換意思是一樣的，只要在程序中使用這個外部信號觸發后把相應的畫面編號存儲到這個存儲畫面編號的寄存器中即可。

作者：技成培訓網（曾鑫）

版權為技成所有，未經同意盜取必究！
