淺談通過外部開關控制FX系列PLC運行或停止

唐琳發布于2016-01-13 11:29 726 0 標簽：三菱,PLC

PLC的運行或是停止可以通過PLC上的撥碼開關開來實現PLC的停止或是運行。而往往有的時候因?yàn)楝F(xiàn)場環境的影響，沒有辦法對PLC上的撥碼開關進行操作的時候，那么我們需要通過外圍的開關按鈕來對這個PLC進行運行或停止的操作。

需要通過外部的開關來進行控制，必須利用到特殊輔助繼電器M8035、M8036、M8037。以及外部的正確的接線方式。除這些外，還需要在PLC的參數里面對其進行正確的設置。

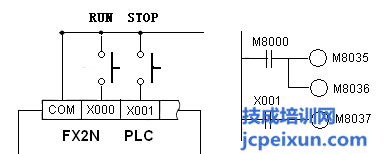

接線方式及程序：

對于控制RUN狀態的開關，只能使用X0~X7上的一個點，而對于控制STOP狀態的這個開關來說可以任選一個PLC的輸入點，在這里，我那選擇X0做為RUN的控制開關，X1作為STOP的控制開關。

PLC參數的設置：

打開編程軟件后，在編程軟件的左列的“工程未設置”欄里面，在里面有參數的選項，在里面有PLC參數的選擇，雙擊PLC參數，如圖所示：

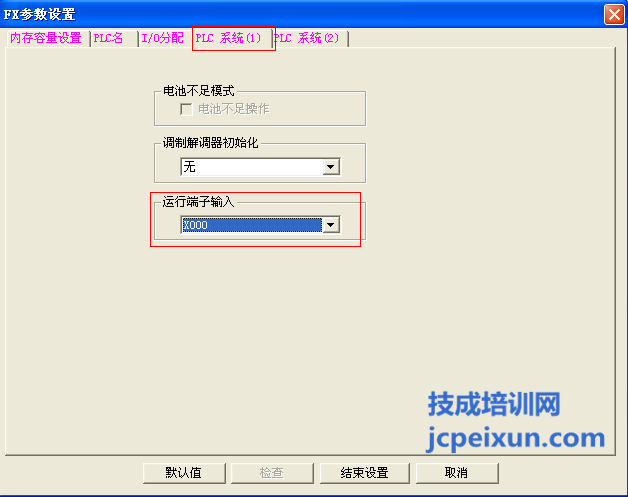

在彈出的PLC參數對話框中選擇里面的PLC系統（1），在里面把運行端子輸入設置為X0，如圖所示

這些工作完成后，把PLC程序跟參數一起下載到PLC里面，這樣就可以實現通過外部開關控制PLC的運行或停止，但需要注意的地方是應將內置RUN/STOP開關撥向STOP模式。如撥向RUN模式。X1可以停止PLC運行，但X0不能使PLC運行。

作者：技成培訓網（曾鑫）

版權為技成所有，未經同意盜取必究！
