前幾天有朋友在微信留言里面問我有沒有S7-300 的模塊接線圖，這里電腦里面剛好有一些S7-300的信號模塊的接線圖，那么拿出來與大家分享下。希望對大家有所幫助。

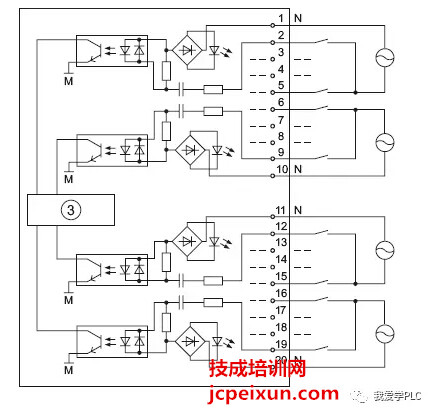

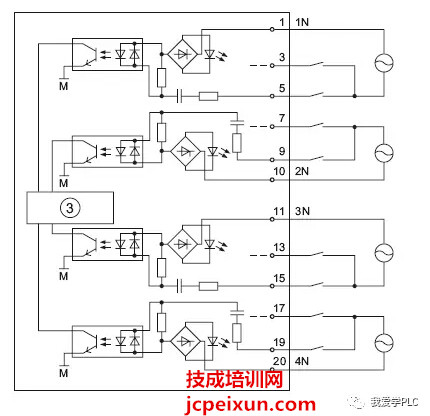

1、8 點輸入，120-230V AC 321-1FF01-0AA0的接線圖

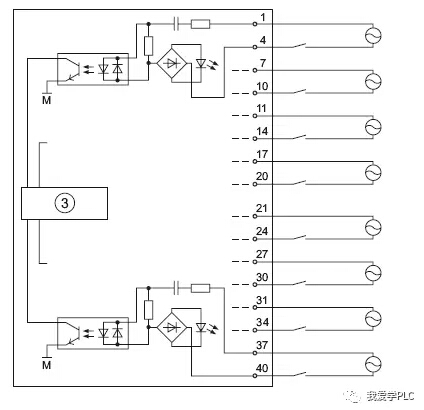

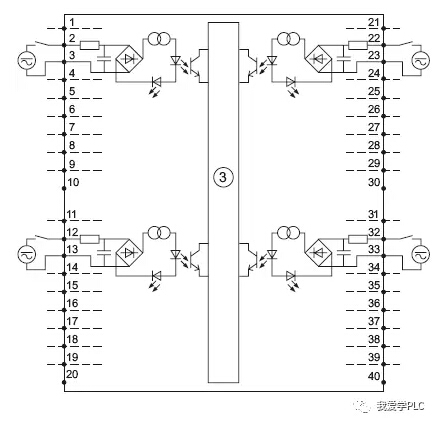

2、8 點輸入，120-230V AC, single root 321-1FF10-0AA0

3、16 點輸入，24-48V DC 321-1CH00-0AA0

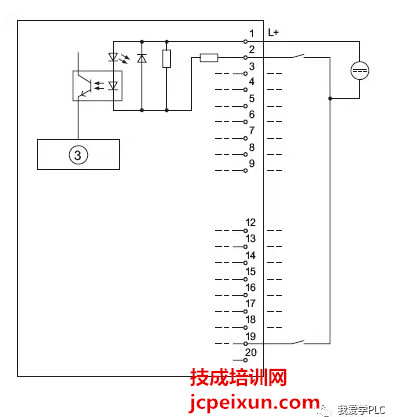

4、16 點輸入，24V DC，低態有效 321-1BH50-0AA0

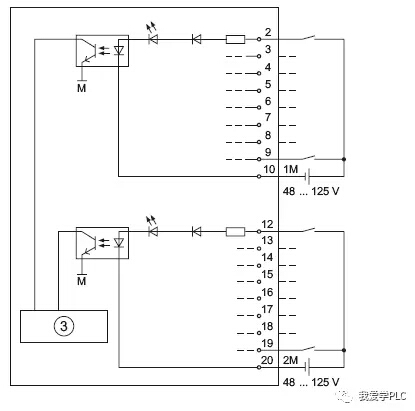

5、16 點輸入，48-125V DC 321-1CH20-0AA0

6、16 點輸入，120-230V AC 321-1FH00-0AA0

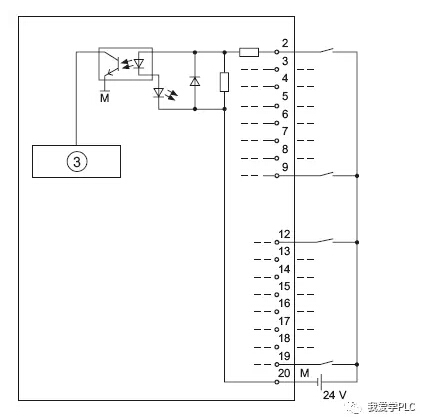

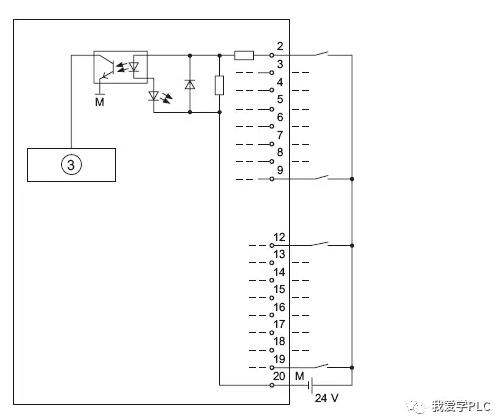

7、16點輸入，24V DC  321-1BH02-0AA0

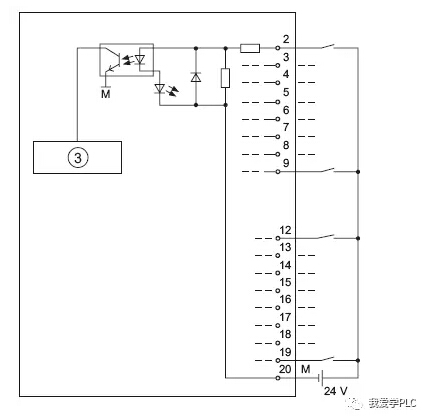

8、16點輸入，24V DC，用于等時線模式下運行 321-1BH10-0AA0

9、16點輸入，24V DC，用于等時線模式下運行 321-1BH10-0AA0 有診斷能力

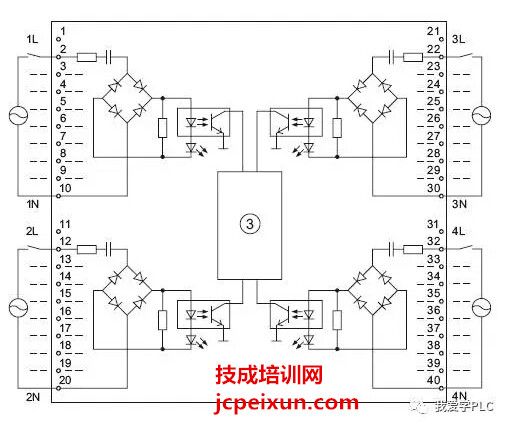

10、32 點輸入，120V AC  321-1EL00-0AA0

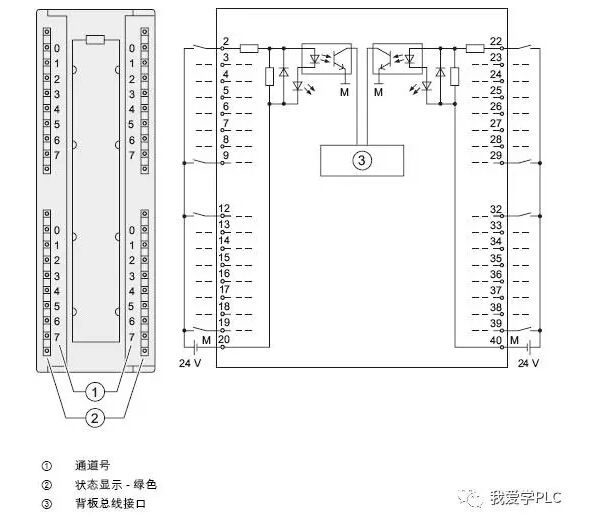

11、32點輸入，24V DC  321-1BL00-0AA0

接線圖來源于個人收集，若有不對的請指正，謝謝，由于圖片過多，下次在分享數字量輸出模塊和模擬量模塊的接線圖。謝謝！

作者：技成培訓網（曾鑫）

來源：微信號（我愛學PLC）

本文版權為技成所有，未經同意，盜取必究！
