前幾天有個學員咨詢一個程序設計的問題，程序的控制要求如下：需要控制5臺電機的運行，每臺電機運行時需要記錄運行時間，電機啟動運行時，根據記錄的運行時間，從小到大，每個2s依次啟動電機的運行。

我想對于這個程序的控制要求來講，他的難點在于如何對這些電機運行時間進行排列，排列好了后，如何根據排列的順序去起動電機的運行，從這個控制要求中我們可以看出，這主要是分為兩個部分來完成這個程序的設計的：

部分、用于對電機的運行時間進行從小到大順序的排列

第二部分、根據排列好的數據，如何判斷需要起動那一臺電機

這里我們以西門子S7-200SMART系列PLC為例，先說說，如何編寫一個數據排列的帶參數的子程序。

數據排列帶參數子程序設計思路：

西門子S7-200系列的PLC中不像三菱的FX系列PLC具有數據排列的指令，因此我們要實現這個數據的排列功能，必須自己去搭建一個這樣的功能塊，在搭建這個功能塊的時候，會使用到間接尋址和循環指令,同時還需要應用到帶參數的子程序。那么如何編寫一個數據排列的子程序呢？

假設有5個數據需要把他們的數據的大小按照順序從小到大排列，那么我們可以先在這五個數中找到大的數放在后面。然后在剩下的四個數中找到大的數放到倒數第二個的位置，接著在剩下的三個數中找到大的值放到倒數第三的位置，依次下去，這樣當全部比較完后，我們的數據就按照從小到大的順序排列好了。那么很明顯，我們需要用兩個循環指令進行嵌套。外層的循環指令需要循環4次，而內層的循環指令的循環次數是會變化的，因?yàn)榇螐?/span>5個數據中找出大值，循環4次，第二次的時候從4個數據中找出大值，循環3次，依次下去，每次需要改變循環的次數。

如何找出大值呢？我們可以進行比較，首先用第二個數跟個數比較，如果第二個數比個數大，那么指針往下移動變成第二個數跟第三個數比較，如果第二個數比第三個數大，那么對第二個數和第三個數進行交換，依次下去，當比較完成后，大的數就放到后的地址里面去了。

程序設計：

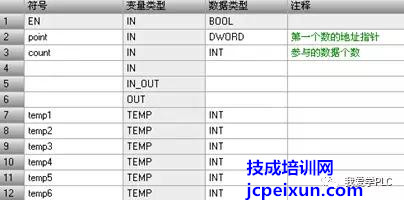

（1）建立變量表

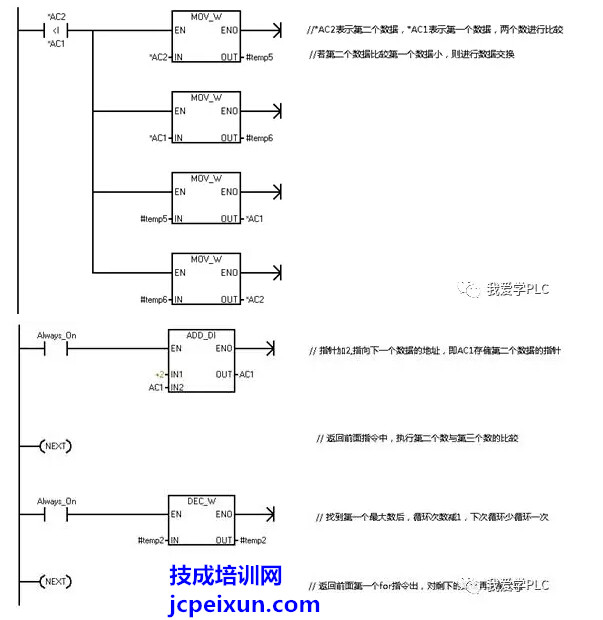

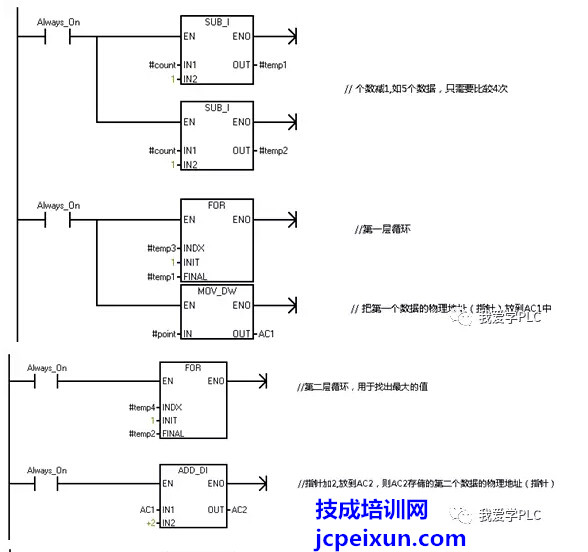

（2）根據變量表，編寫數據排列子程序

電機啟動部分程序，后續更新...

作者：技成培訓網（曾鑫）

本文版權為技成所有，未經同意，盜取必究！
