S7-300系列PLC的基本結構

盧思敏 發布于2017-01-07 10:17 30 0 標簽：

學工控技術，拿10萬年薪

點下面注冊
馬上注冊，免費學習plc視頻教程
馬上注冊，免費學習超過100課時視頻教程，免費下載海量學習資料

本節新概念模塊組成、接線方式、背板總線、前連接器、擴展機架、中央機架！

掌握概念無疑是一個快速學習的方法，學習一門新的知識說白了就是掌握這個專業的新概念，然后利用新的概念指導行動！

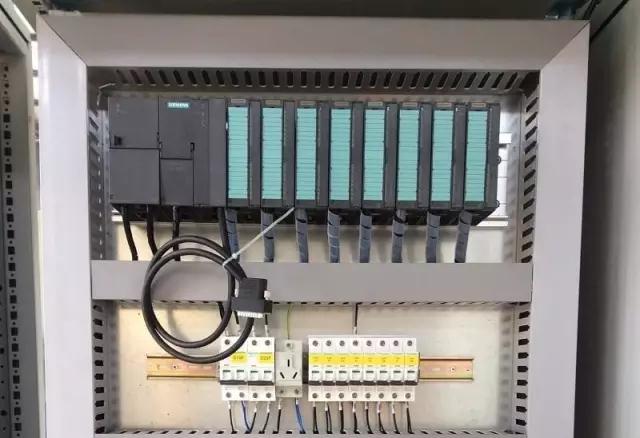

S7-300系列PLC的基本結構：

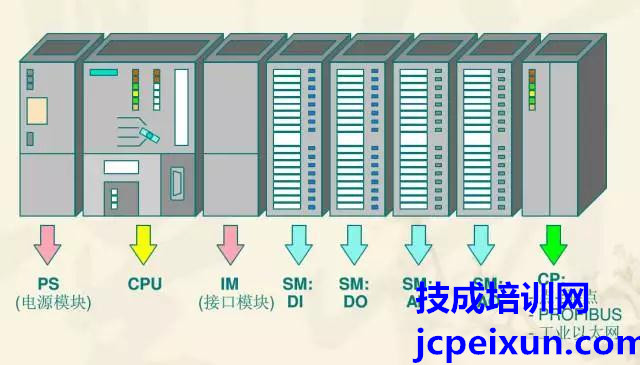

01、主要組件

電源模塊（PS）

中央處理器（CPU）

信號模塊（SM）

功能模塊（FM）

接口模塊（IM）

通信處理器（CP）

以上是300系列主要的模塊構成，這些模塊都安裝的導軌上。導軌是西門子專用的金屬機架，只需要將模塊鉤掛上，然后用模塊自帶的螺栓擰緊就可以啦。

導軌有不同的長度規格，可以根據模塊的多少選擇。

電源模塊在左邊其次是CPU，有接口模塊就放在CPU右邊，沒有可以直接放其他模塊。

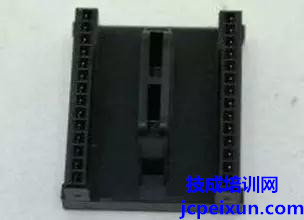

各個模塊之間通過背板總線連接在一起，西門子隨模塊附帶一個U型總線連接器，安裝的時候插在模塊后面。這樣就可以把模塊連接在一起了。

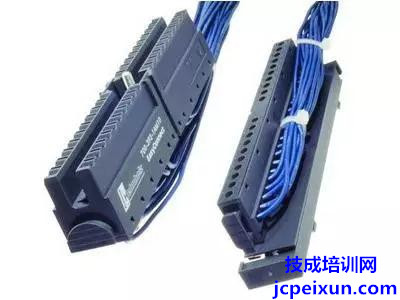

外部信號通過前連接器接在信號模塊上，前連接器接好線后直接插在模塊前面的凹槽中，擰緊螺絲即可。前連接器是單獨訂貨的，有20針和40針的，根據信號模塊選擇是那種前連接器。

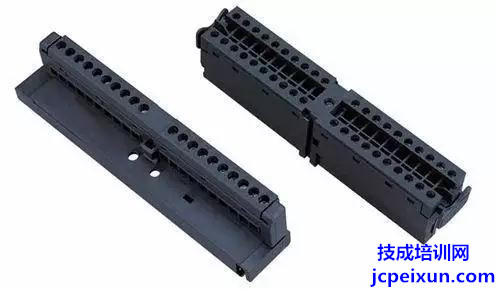

下圖是接好線的前連接器



使用前連接器接線在模塊需要更換時松開螺釘，拔下前連接器，換上新的模塊后再安裝回去。免去了接線的麻煩，方便，快捷，不容易出錯。

02、機架擴展

每個機架多能安裝8個模塊，包括：信號模塊，功能模塊，通信模塊。在STEP 7中組態的時候會自動分配地址，以后講解軟件應用時再詳細介紹。

如果你做的系統超過8個模塊時，就需要用到擴展機架。比較低端的CPU是不支持?jǐn)U展機架的，做配置的時候需要特別注意。

CPU所在的機架我們一般稱作：中央機架。除了中央機架多可以再增加3個擴展機架，這三個機架也是多插8個模塊。

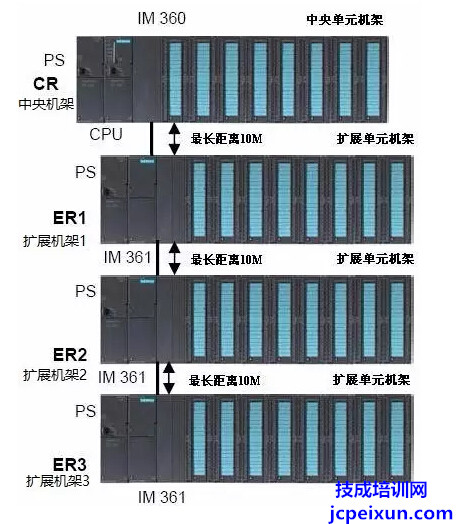

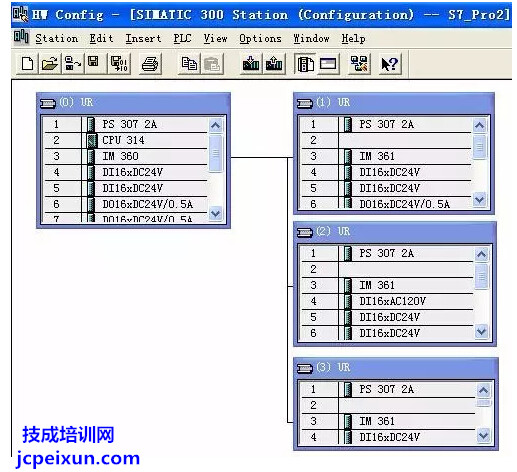

下圖是多機架硬件組態

來源：互聯網
