萬用表的識別與使用，基礎實用！

盧思敏發布于2016-12-13 10:01 8 0 標簽：萬用表,電工

萬用表的識別與使用以及相關拓展知識等。

萬用表的識別與使用

1、萬用表的外形。

萬用表是一種測量電壓、電流和電阻等參數的儀表，有指針式和數字式 2 種，其外形如圖1所示。

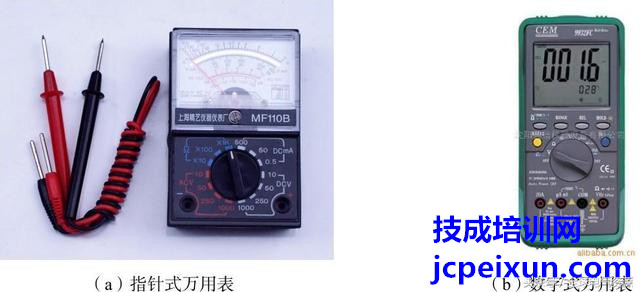

圖1萬用表

2、萬用表使用前準備。

（1）水平放置。將萬用表水平放置。

（2）檢查指針。檢查萬用表指針是否停在表盤左端的“零”位。如不在“零”位，用小螺絲刀輕輕轉動表頭上的機械調零旋鈕，使指針指在“零”，如圖2所示。

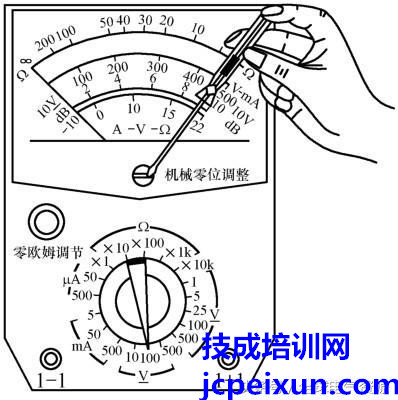

圖2 萬用表的機械調零

（3）插好表筆。將紅、黑表筆分別插入表筆插孔。

（4）檢查電池。將量程選擇開關旋到電阻R × 1 擋，把紅、黑表筆短接，如進行“歐姆調零”后，萬用表指針仍不能轉到刻度線右端的零位，說明電壓不足，需要更換電池。

（5）選擇測量項目和量程。將量程選擇開關旋到相應的項目和量程上。禁止在通電測量狀態下轉換量程選擇開關，以免可能產生的電弧損壞開關觸點。

3、萬用表測電流、電壓和電阻。

（1）測電流。

① 選擇量程。萬用表電流擋標有“mA”，有1 mA、10 mA、100 mA、500 mA 等不同量程。應根據被測電流的大小，選擇適當量程。若不知電流大小，應先用大電流擋測量，逐漸換至適當電流擋。

② 測量方法。將萬用表與被測電路串聯，應將電路相應部分?jǐn)嚅_后，將萬用表表筆接在斷點的兩端。如是直流電流，紅表筆接在與電路的正極相連的斷點，黑表筆接在與電路的負極相連的斷點。如圖3所示.

③ 正確讀數。仔細觀察標度盤，找到對應的刻度線讀出被測電壓值。注意讀數時，視線應正對指針。

（2）測電壓。

① 選擇量程。萬用表直流電壓擋標有“V”，有 2.5 V、10 V、50 V、250 V 和 500 V 等不同量程，應根據被測電壓的大小，選擇適當量程。若不知電壓大小，應先用高電壓擋測量，逐漸換至適當電壓擋。

② 測量方法。將萬用表并聯在被測電路的兩端。如果測直流電壓，紅表筆接被測電路的正極，黑表筆接被測電路的負極，如圖4所示。

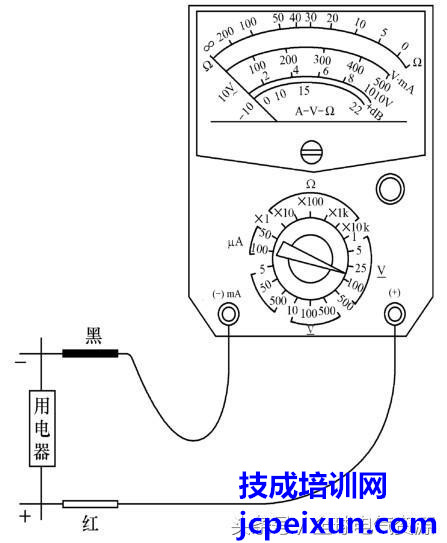

圖3 萬用表測量直流電流

圖4 萬用表測量直流電壓

③ 正確讀數。仔細觀察標度盤，找到對應的刻度線讀出被測電壓值。注意讀數時，視線應正對指針。

（3）測電阻。

① 選擇量程。萬用表電阻擋標有“Ω”，有 R × 1、R × 10、R × 100、R × 1k、R × 10k 等不同量程，應根據被測電阻的大小把量程選擇開關撥到適當擋位上，使指針盡可能停留在中心附近，因?yàn)檫@時的誤差小，如圖5（a）所示。

② 歐姆調零。將紅、黑表筆短接，如萬用表指針不能滿偏（指針不能偏轉到刻度線右端的零位），可進行“歐姆調零”，如圖5（b）所示。

③ 測量方法。將被測電阻同其他元器件或電源脫離，單手持表筆并跨接在電阻兩端，如圖5（c）所示。

萬用表的識別與使用，基礎實用！

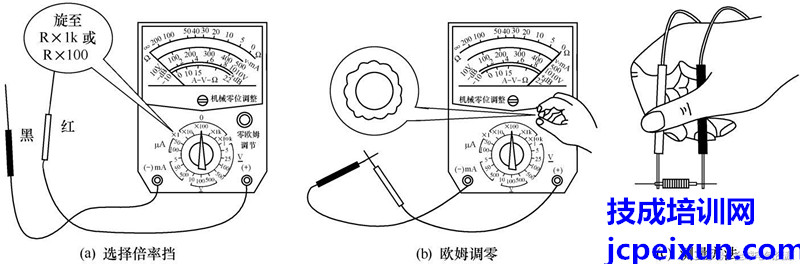

圖5 萬用表測量電阻

④ 正確讀數。讀數時，應先根據指針?biāo)谖恢么_定小刻度值，再乘以倍率，即為電阻的實際阻值。如指針指示的數值是 18.1Ω，選擇的量程為 R × 100，則測得的電阻值為 1 810Ω。

⑤ 每次換擋后，應再次調整“歐姆調零”旋鈕，然后再測量。

4、萬用表的維護。

（1）每次使用后，應拔出表筆。

（2）將量程選擇開關撥到“OFF”或交流電壓高擋，防止下次開始測量時不慎燒壞萬用表。

（3）若長期擱置不用時，應將萬用表中的電池取出，以防電池電解液滲漏而腐蝕內部電路，如圖6所示。

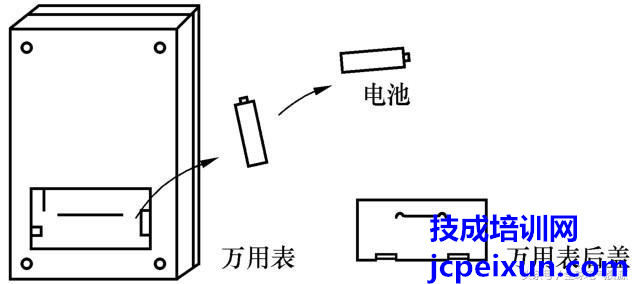

圖6 萬用表的維護

（4）平時要保持萬用表干燥、清潔，嚴禁振動和機械沖擊。

知識拓展——萬用表對電位器、電容器的測量

1、測量電位器。

電位器又稱可變電阻器，它是指阻值在一定范圍內可自由調節的電阻器。用萬用表可以測量電位器的標稱電阻和電阻變化，具體使用方法如圖7所示。

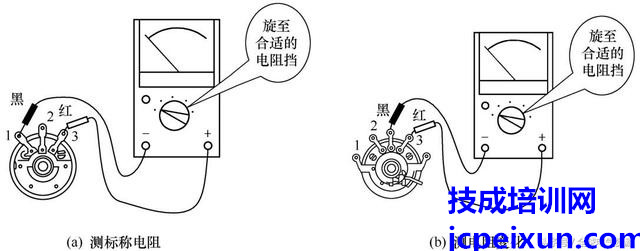

圖7 用萬用表測量電位器的具體使用方法

（1）選擇量程。將量程選擇轉換開關轉到合適的電阻擋。

（2）測標稱電阻。測量電位器的1、3引出端的電阻，此電阻為電位器的標稱電阻，如圖7（a）所示。

若阻值無窮大，則可判斷電位器內部開路。

（3）測電阻變化。在緩慢轉動電位器的旋轉軸的同時，分別測1、2端或2、3端阻值是否連續、均勻的變化，如圖7（b）所示。如發現阻值變化斷續或者有跳動現象，則可初步判斷電位器存在阻值變化不勻或接觸不良的問題。

（4）判電位器類型。當電位器轉動均勻時，如果萬用表的指針偏轉也是均勻的，則表明是直線式電位器；當電位器轉動均勻時，如果萬用表的指針偏轉開始時較快（或較慢），將要結束時較慢（或較快），則表明是反對數式或?qū)?shù)式電位器。

2、萬用表測量電容器。

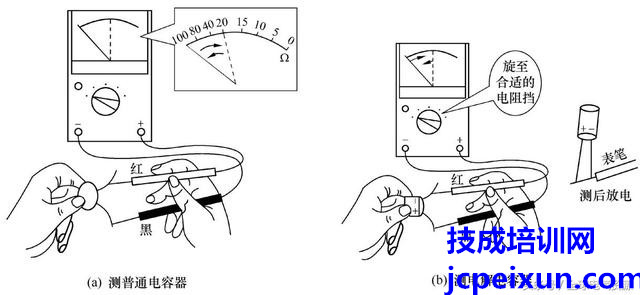

電容器是由中間夾有絕緣材料（電介質）的兩個金屬極板構成的常用元器件。用萬用表可以對電容器進行定性和半定量的質量檢測。用萬用表測量電容器的基本方法如圖8所示。

① 選擇量程。將量程選擇轉換開關轉到合適的電阻擋（R × 1k或R × 10k）。

② 測量普通電容器。測量容量較大的電容器（5 000pF以上）時，萬用表指針將迅速右擺后再逐漸返回左端，指針停止時所指電阻值為此電容絕緣電阻。絕緣電阻越大越好，一般應接近∞，如圖8（a）所示。測量容量較小的電容器（5 000pF以下）時，萬用表指針基本不動。
